Запчастини до електродвигунів у навантажувачах — це ті елементи, від яких залежить безперебійна робота стартерів, генераторів, вентиляторів та інших допоміжних вузлів. У процесі експлуатації зі щіткових моторів зношуються щітки, з часом виходять із ладу підшипники, іноді виникають проблеми з валом чи обмотками. Своєчасна заміна зношених деталей дозволяє відновити продуктивність електродвигуна без необхідності купувати новий вузол. У цьому розділі ми розповімо про основні групи запчастин до електродвигунів, як правильно їх підбирати та встановлювати, а також де знайти суміжні аксесуари для повного обслуговування.

Основні групи запчастин

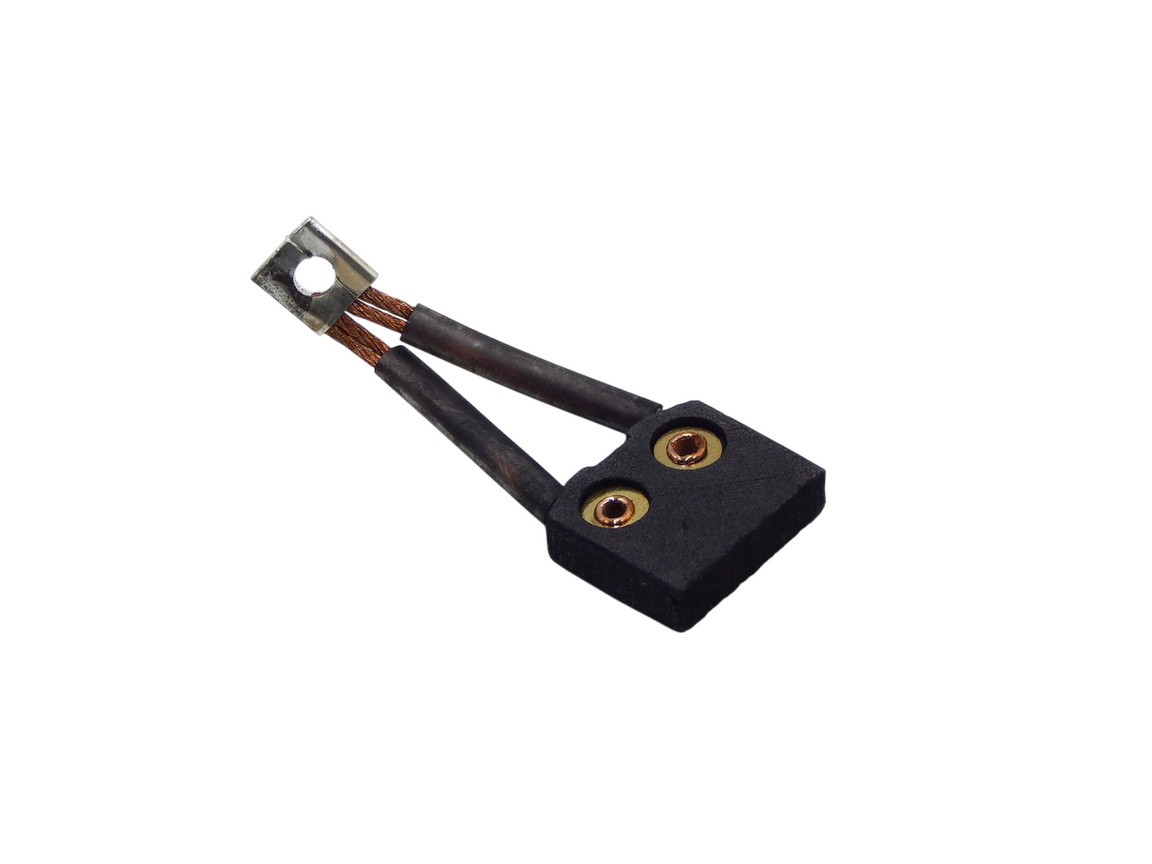

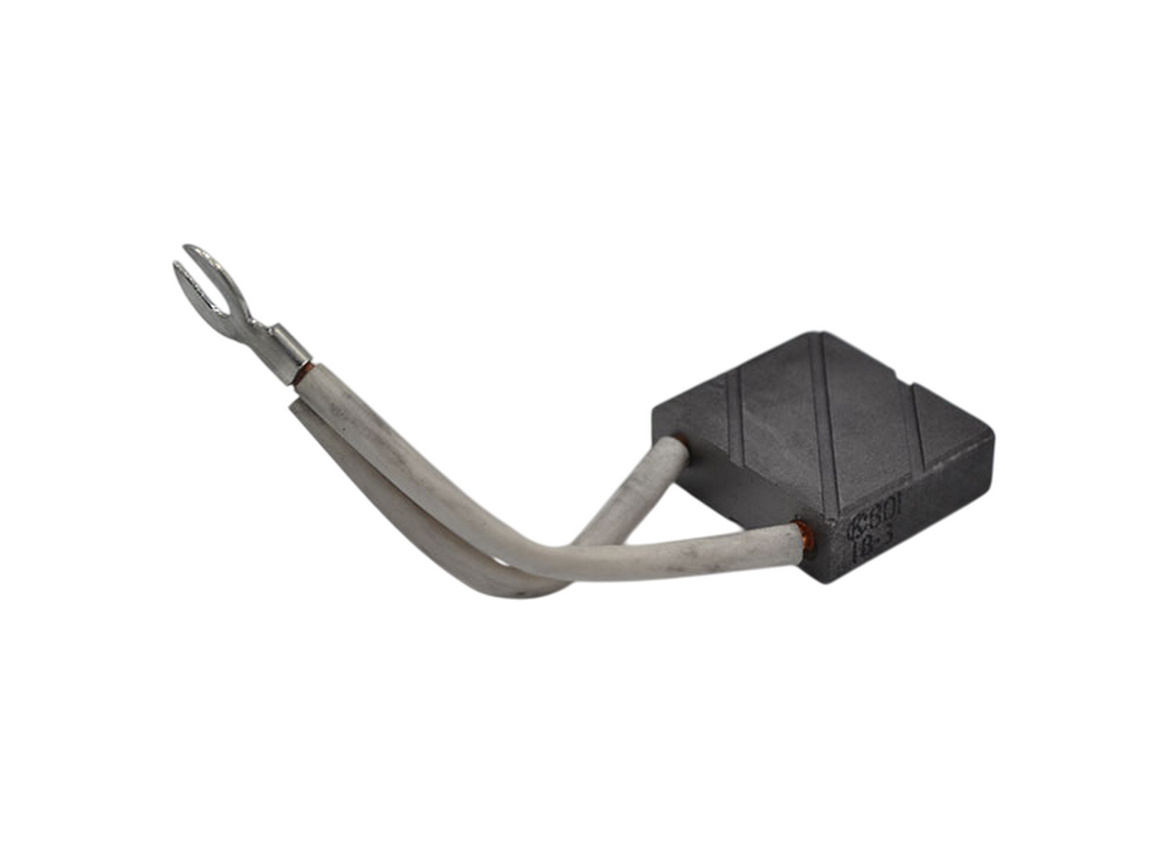

Щітки та щіткотримачі

У щіткових двигунах (DC-стартери, маленькі побутові мотори) графітові чи бронзово-графітові щітки поступово зношуються в процесі роботи. Важливо обирати щітки саме під вашу модель двигуна:

• Довжина та форма щітки мають точно відповідати посадковому місцю в щіткотримачі. Якщо щітка занадто мала, вона не забезпечить стабільного контакту з колектором і спричинить іскріння.
• Матеріал щіток впливає на ресурс і знос колекторних пластин. Для важких двигунів з великим струмом рекомендуються щітки з підвищеним вмістом графіту; у бюджетних моторах застосовують більш жорсткі композиції.
• Щіткотримач іноді потребує заміни паралельно зі щітками, особливо якщо пружини ослабли або контакти всередині почали обгорати.

Для вибору запчастин зверніться до розділу “Електродвигуни та аксесуари” — там представлені оригінальні щіткотримачі під популярні моделі стартерів і допоміжних моторів.

Підшипники

Підшипники підтримують вал електродвигуна і забезпечують його вільне обертання. Навантаження на підшипники буває значним: стартер запускає дизельний двигун, вентилятор охолодження обертається під час сильного нагріву, а гідронасос має об’ємну роботу влітку. Тому:

• Ролікові та кулькові підшипники повинні мати достатню вантажопідйомність для ваших умов. Наприклад, підшипники 6204–6206 (розміри 20×47×14 мм або 30×62×16 мм) часто використовують у BLDC-моторах вентиляторів.
• Стійкість до вібрацій — якщо двигун монтується на нерівному шасі, краще взяти підшипники з ущільненням (2RS або ZZ), які захищені від пилу та попадання вологи.
• Змащення: у більшості сучасних моторів підшипники заводяться вже одним видом мастила, але при заміні слід користуватися синтетичною або літієвою мастилом, заявленою виробником (детальніше у “Технічні рідини”).

Якщо ви не впевнені, який розмір саме вам підходить, зверніться до оригінальних маркувань підшипників у розділі “Електродвигуни та аксесуари” або ж скористайтеся калькулятором для підбору підшипників на стороні виробника.

Сальники та ущільнення

Щоб захистити внутрішні вузли двигуна від бруду, пилу та вологи, використовують сальники на валу й ущільнювачі кришок:

• Сальник вала (або сальникове ущільнення) повинен мати посадковий діаметр точно по розміру вала (зазвичай 10–20 мм) із достатньою шириною ущільнювальної поверхні.
• Матеріал ущільнення — NBR (більш бюджетний) або Viton (стійкий до агресивних хімікатів, високих температур).
• Ущільнювачі кришок колектора — полімерні прокладки, які не дають маслу або пилу потрапляти всередину мотору. Їх варто замінювати при кожному великому розбиранні корпусу.

Усі потрібні розміри і матеріали ви знайдете у розділі “Електропровідка та аксесуари електросистеми”, де пропонуються комплексні комплекти ущільнювачів для популярних моделей стартерів і генераторів.

Вал і роторні елементи

Часом вал двигуна зігинається або на ньому виникає сильний задир. У такому випадку потрібна заміна вала або ж самого ротора:

• Ротор (якір) необхідно перевіряти за круговим биттям. Якщо биття більше 0,1 мм, ротор нерівномірно контактує з щітками й призводить до провалів.
• Вал з шпонкою зазвичай виготовлений із загартованої сталі, тому заміну краще доручити спеціалізованому сервісу. Пропонуються як оригінальні вали, так і китайські аналоги, але завжди радимо звертати увагу на вентиляційні отвори та точність шліфування.
• Колекторні пластини — якщо на пластинах є борозни або оплавлені ділянки, краще замінити ротор або провести шліфування в токарному цеху.

Усі ці компоненти можна знайти в каталозі “Електродвигуни та аксесуари”, де наведені точні розміри під конкретні моделі стартерів, генераторів і вентиляторів.

Обмотки та ізоляційні матеріали

Найсуттєвіші пошкодження електродвигуна — це пробої або замикання в обмотках:

• Емальований дріт (часто 0,2–1,0 мм в перерізі) може перегоріти через перегрів або короткі замикання. При ремонті обмотки використовують дріт з оцінкою термостійкості F (155 °C) або H (180 °C).
• Ізоляційна стрічка (Mylar, Nomex, Kapton) і лак-емаль забезпечують електричну міцність. Якщо обмотка починає прогоряти, потрібне перемотування — послуга, яку також можуть надавати сервісні центри.
• Магнітопровід із силової сталі повинен бути без прогинів. Якщо заміна потрібна, шукайте комплект із пакуванням листів, зафіксованих пластиковими стяжками.

Часто окремі обмотки продають уже в зборі (статор+ротор), а іноді — лише частиною (наприклад, котушка ротора). При виборі враховуйте число витків і діаметр дроту, щоб кінцевий результат працював так само добре, як оригінал. Детальніше — у “Електронні пристрої навантажувача” й “Генератори та запчастини до них”.

Кришки, корпус і кріпильні елементи

Незважаючи на те, що корпус рідко виходить з ладу, іноді в ньому бувають тріщини або пошкодження від ударів:

• Передня або задня кришка (алюмінієва, чавунна) захищає внутрішні елементи. У каталозі вони розділені на “кришки стартерів” і “кришки генераторів”. Зверніть увагу на різьблення: болти зазвичай M6 або M8 із моментом 8–12 Н·м (деталі – “Болти”).
• Крильчатка вентиляторів (локальні вентилятори на валу двигуна) — пластикові або металеві. При зменшенні кількості лопатей або тріщинах лопатей виникає дисбаланс, що швидко призводить до виходу з ладу підшипників.
• Кришки колектора з сапфіровими ізоляторами, які слугують для відведення напруги, також іноді потребують заміни — якщо на сапфірі з’явилися тріщини або значні подряпини.

Для монтажу всіх корпусних елементів і крильчаток рекомендуємо розділ “Ходова і рульова система” — там представлено кронштейни, віброопори та інші фіксатори, які допоможуть захистити двигун від вібрацій.

Встановлення та налаштування

1. Попередня діагностика двигуна
   Перед установкою запчастин краще розібрати мотор, ретельно очистити внутрішні поверхні від наслідків окислення та бруду. Використовуйте безконтактні розпилювачі з розділу “Технічні рідини” для видалення старого мастила та окислів на металевих елементах.
2. Порядок заміни підшипників і щіток
   • Зніміть корпус двигуна, вийміть ротор із валом. Аккуратно вибийте старі підшипники за допомогою пресу або спеціального інструмента.
   • Встановіть нові підшипники за допомогою оправки, щоб не пошкодити обойми. Нанесіть рекомендоване мастило (“Технічні рідини”).
   • Замініть щітки, переконайтеся, що пружини щіток дають достатній натиск на колектор (≈0,7–1 Н). При монтажі зверніть увагу на довжину щіток: мінімальний залишок графіту не менше ніж 5 мм.
3. Налагодження обмоток і під’єднання
   • Якщо ви перемотуєте статор чи ротор, дотримуйтеся точної кількості витків і діаметра дроту, зазначеного в технічній документації. Після перемотування ізолюйте обмотку лаком і витримайте час для висихання, щоб забезпечити електричну міцність.
   • Збираючи двигун, перевірте, щоб усі стики контактів були чистими й ретельно затягненими. Перевірте опір обмоток мультиметром — приблизно 0,2–1,0 Ом залежно від розміру і типу двигуна.
4. Тестовий запуск і перевірка малих навантажень
   • Після установки двигуна підключіть його без навантаження (наприклад, стартер запускається на холостих обертах), переконайтеся, що вал обертається плавно та без сторонніх шумів.
   • Для BLDC-моторів під’єднайте контролер, задайте мінімальні обороти (наприклад, 500–1 000 об/хв) і поступово збільшуйте швидкість, слідкуючи за температурою корпусу (не більше ніж + 60 °C протягом перших 5 хв роботи).

Рекомендації з обслуговування

• Регулярний огляд щіток: кожні 300–500 мотогодин перевіряйте щітки на довжину й натиск, а також оглядайте колектор на наявність оплавлених ділянок чи борозен.
• Заміна мастила підшипників: залежно від навантаження та кліматичних умов (сухий чи запилений цех, висока температура), періодично (раз на 6–12 місяців) оновлюйте мастило.
• Контроль температури: у процесі роботи двигуна слідкуйте за температурою корпусу — якщо вона перевищує + 80 °C, скористайтеся охолоджуючим спреєм із “Технічних рідин” або перевірте систему охолодження вентилятора.
• Перевірка кріплень: болти, гайки й шайби, які утримують двигун на рамі, повинні бути затягнені з моментом, вказаним у технічній документації (M6 — 8–10 Н·м; M8 — 20–25 Н·м). Використовуйте антикорозійні контргайки або пружинні шайби — розділ “Болти”, “Гайки”.
• Чищення вентиляційних отворів: забезпечте, щоб ребра охолодження або вентилятори були чистими, адже приплив холодного повітря необхідний для збереження ресурсу обмоток і підшипників.

Де знайти запчастини й аксесуари

• Електродвигуни та аксесуари — щіткові та безщіткові двигуни, а також окремі запчастини: щіткотримачі, обмотки, ротори й статори.
• Електронні пристрої навантажувача — контролери для BLDC, сенсорні кабелі, електронні плати керування.
• Електропровідка та аксесуари електросистеми — дроти потрібного перерізу, затискачі, клеми та ізоляційні матеріали.
• Клеми та з’єднання акумулятора — високопоточні кабельні колодки, термозбіжні муфти, гумові ізоляційні ковпачки.
• Реле — посилені стартерні реле, проміжні модулі, плати з діодами для захисту обмоток під час вимикання двигуна.
• Технічні рідини — мастила (літієві, графітові), антикорозійні спреї для контактів, охолоджувальні засоби для двигунів.
• Ходова і рульова система — віброопори й кронштейни для надійного кріплення електродвигунів, щоб мінімізувати передавання вібрацій на раму.
• Болти, гайки, шайби — правильно підібрані кріпильні елементи допоможуть уникнути самовідкручування та зменшать ризик вібраційних пошкоджень.

Правильний підбір і своєчасна заміна запчастин до електродвигунів продовжать ресурс стартера, генератора та інших допоміжних мотоблоків навантажувача. Використовуючи оригінальні або сертифіковані аналоги, дотримуючись рекомендацій із монтажу й обслуговування, ви уникнете несподіваних зупинок у роботі техніки й забезпечите її стабільну експлуатацію навіть у найскладніших умовах.
