Клаксони та аварійна сигналізація

Клаксони та аварійна сигналізація — необхідний елемент системи безпеки навантажувача. Вони забезпечують звукове попередження оточуючих (як операторів інших машин, так і пішоходів) про рухливість техніки, особливо у шумному цеху чи на неосвітлених майданчиках. Вчасно почутий сигнал може запобігти нещасним випадкам, зіткненням із стелажами або пішоходами. Нижче розглянемо основні типи клаксона та аварійної сигналізації, критерії вибору, рекомендації з монтажу й обслуговування, а також наведемо корисні посилання на суміжні розділи каталогу.

Основні компоненти звукової сигналізації

• Електричні клаксони (Horn)
  • Однотонові (Single-Tone): мають просту конструкцію, видають один гучний звук на частоті близько 400–500 Гц. Підійдуть для невеликих приміщень, коли достатньо привернути увагу однієї людини на невеликій відстані (до 10 м).
  • Двотонові (Dual-Tone): поєднують дві частоти (наприклад, 400 Гц + 500 Гц), що робить звук більш виразним і помітним у шумному середовищі (склад, будівельний майданчик). Двотонові клаксони чують на відстані до 30 м.
  • Повітряні (Air Horn): працюють від компресора або резервуара з повітрям, подаючи короткий дуже гучний сигнал (до 120 дБ). Використовують на великих майданчиках, там, де потрібно попереджати не лише пішоходів, а й операторів іншої техніки на значній відстані.
• Аварійні сирени (Warning Sirens)
  • Механічні сирени (Mechanical Siren): прості у виготовленні, коштують недорого, але дають гарний пронизливий звук. Мають обмежений набір режимів (зазвичай три: постійний, уривчастий, швидкий).
  • Електронні сирени (Electronic Siren): програмовані блоки, що видають декілька різних звукових шаблонів: класичний тривожний сигнал, серцевий биття, короткий «писк» або уривчастий тон. Потрібні там, де оператор може обирати різні режими оповіщення залежно від ситуації (наприклад, двічі погорнути перед рухом заднім ходом).
• Індикатори (Visual Indicators)
  • Світлодіодні маячки: часто поєднують із сиреною — при активації сирени маячок блимає, забезпечуючи комбінацію звукового й візуального сигналу. Це особливо корисно в умовах поганої видимості (дим, пил, туман) або якщо оператор хоче привернути увагу без іскріння сильного гучного звуку (нічний режим).
  • Навісні попереджувальні таблички: додають до клаксона для фіксації напису «Увага: маневрую», «Попередній сигнал» або стрілок, які вказують напрямок руху, щоб пішоходи та інші оператори бачили, звідки очікувати сигнал.

Як обрати клаксон та аварійну сигналізацію

• Рівень гучності (дБ) та робочий струм
  • Для однотонових і двотонових клаксона мінімальна гучність — від 90 дБ до 115 дБ при 1 м від джерела звуку. Двотонові клаксони 110–115 дБ ліпше працюють у шумному середовищі.
  • Перевірте номінальний струм при 12 В / 24 В: для класичних електроклаксона це може бути 8–12 A (12 В), або 4–6 A (24 В). Обов’язково передбачіть реле («Реле») і достатній переріз кабелю (4–6 мм²), щоб уникнути перегріву проводки.
• Тип активації (ручний vs автоматичний)
  • Ручний клац: стандартний важіль або кнопка в кабіні («Перемикачі та комплектуючі»). Доречний, коли оператору потрібно самому керувати звуковими сигналами під час маневрів.
  • Автоматичний клац: під’єднання до лінії задньої передачі («Про те, як підключити клаксони до лінії заднього ходу») — клацон вмикається автоматично щоразу, коли навантажувач рушає на зад. Це підвищує безпеку при роботі в обмежених просторах, адже оператору не треба згадувати про це щоразу.
• Корпус і стійкість до навколишнього середовища
  • Вибирайте корпус з металевим або міцним пластиком із захистом IP65–IP67, щоб захистити від пилу, бризок води та агресивного середовища («Технічні рідини» для обробки контактів).
  • Для повітряних сирен потрібен окремий ресивер (ємність із повітрям) чи підключення до центрального компресора на швидкість 90–120 psi. Корпус сирени повинен витримувати підвищений тиск, тому обирайте моделі з оцинкованим або антикорозійним покриттям.
• Тип звукового тону та кількість режимів
  • Для електронних сирен важливо, щоб вони мали мінімум 3–5 звукових режимів: «тривога», «аварійний», «поворотний», «реверсний». Так оператор може обирати сигнал залежно від потреби («Перемикачі та комплектуючі» для розгалуження ліній управління).
  • Якщо ви обираєте механічну сирену, достатньо стандартного ріжучого звуку 100–110 дБ, але вона не дає можливості змінювати режим.

Монтаж та підключення клаксона

• Розташування клаксона та сирени
  • Електроклаксон встановлюють під передньою панеллю двигуна або під крилом, але так, щоб звуковий вихід був спрямований уперед і не закривався стінками моторного відсіку. Мінімальна відстань від гарячих елементів — 200 мм.
  • Повітряна сирена (якщо передбачена) монтується біля ресивера чи компресора — оптимально у місці зберігання повітряних елементів, щоб мінімізувати довжину пневмолінії. Резервуар із повітрям має бути міцно закріплений до шасі за допомогою віброопор («Ходова і рульова система»).
• Прокладка кабелів та пневмоліній
  • Електрокабель: від плюсової клеми акумулятора ведіть кабель 4–6 мм² до реле («Реле»), а від реле — до клаксона. Уникайте прокладання поруч із дуже гарячими елементами та гострими краями.
  • Пневмолінія: використовуйте шланги із марки PA12 чи NBR, стійкі до тиску 10–12 bar, із крутими переходами не менше ніж R = 5 діаметрів, щоб уникнути швидкого зносу. Фітинги — із латуні чи сталі з антикорозійним покриттям («Електрообладнання, кабелі та комплектуючі»).
• Установка реле та запобіжника
  • Реле повинно бути на лінії «плюс» між акумулятором і клаксоном. Використовуйте реле 12 В / 24 В із котушкою на 10–15 A («Реле»).
  • Обов’язково встановіть запобіжник 15–20 A на плюсовому кабелі якомога ближче до акумулятора («Електропровідка та аксесуари електросистеми»). Це запобіжить пошкодженню проводки у разі короткого замикання.
• Підключення керувальної кнопки чи автоматичного датчика

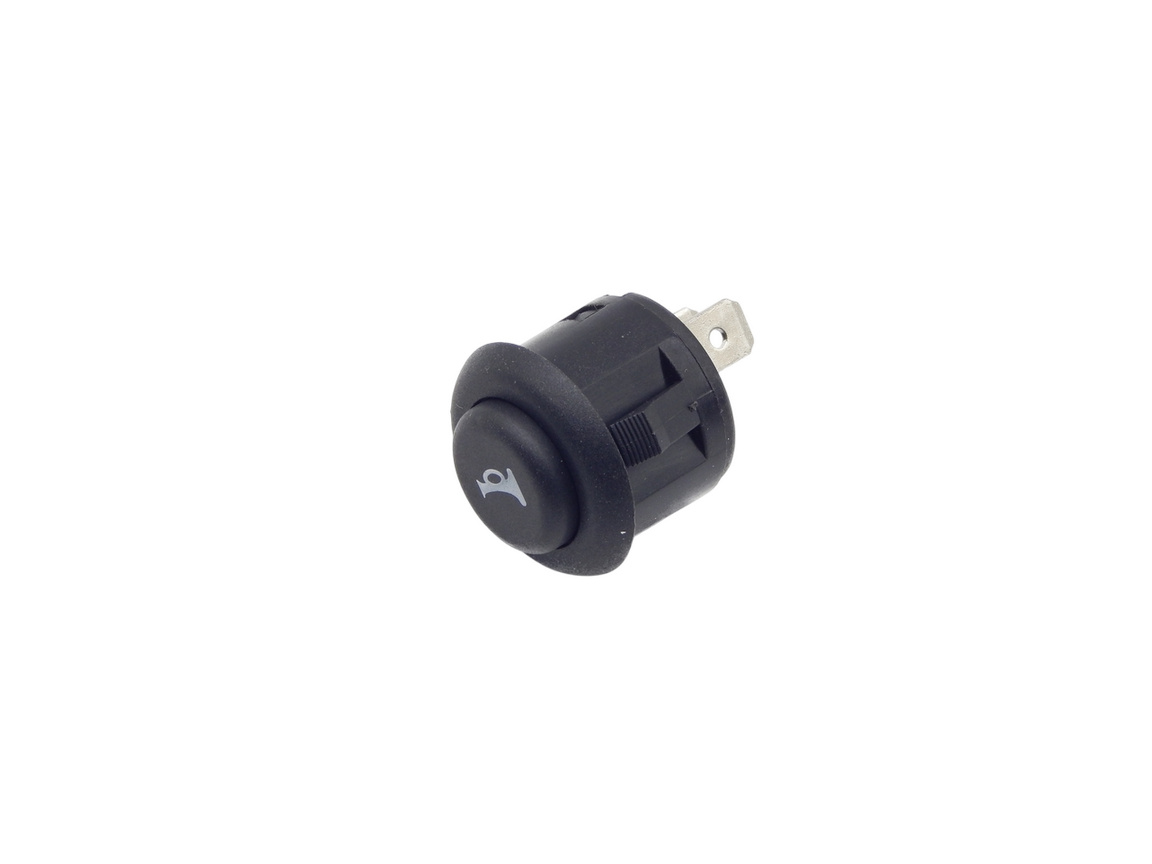

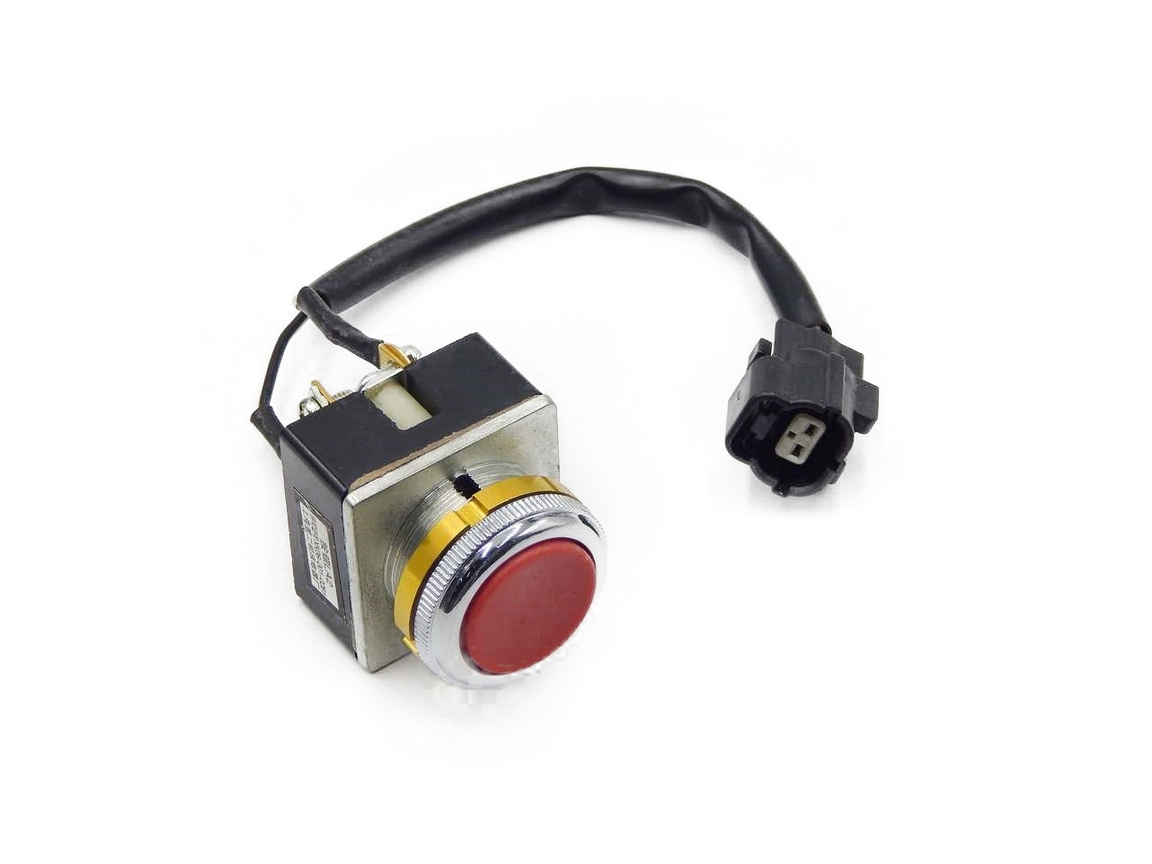

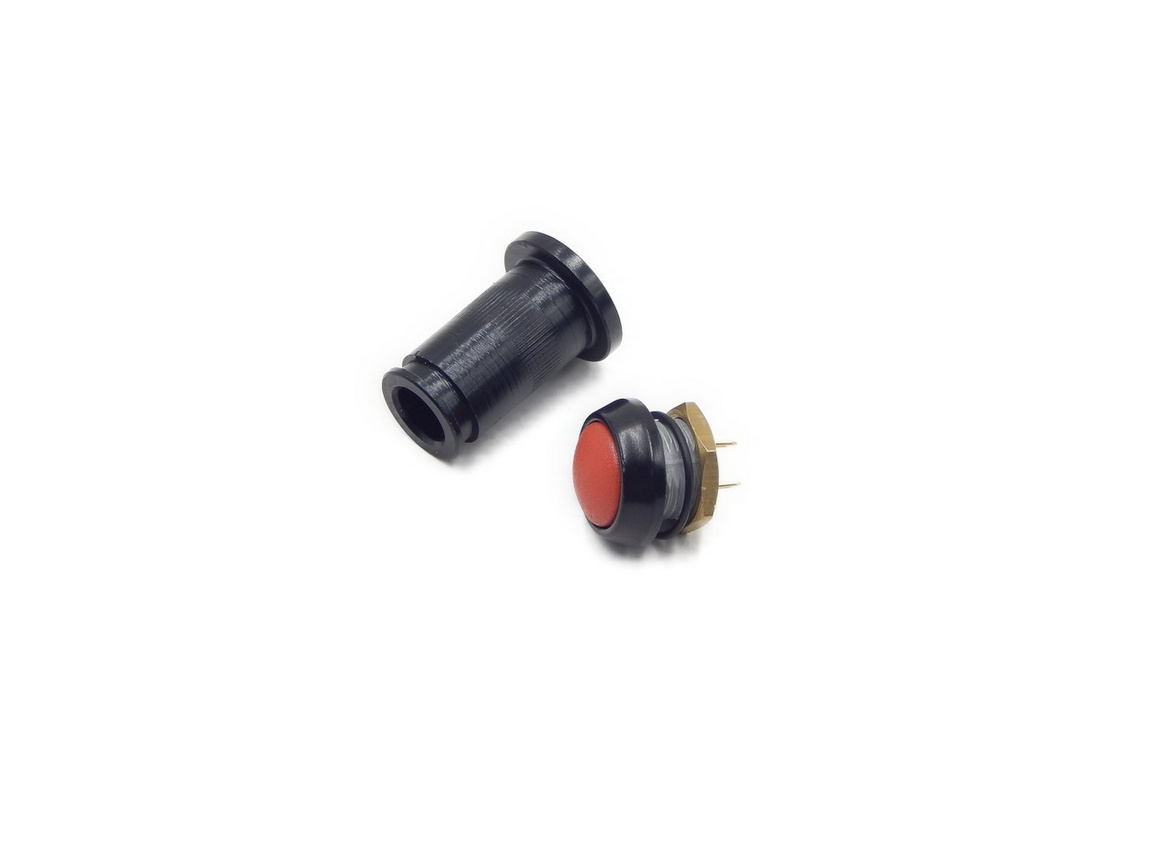

  • Для ручного керування: встановіть кнопковий перемикач у кабіні (або ричажок) так, щоб оператор легко діставав до нього, не відводячи погляд від навантажувача («Перемикачі та комплектуючі»).
  • Для автоматичного ввімкнення клаксона заднім ходом: підключіть сигнальний кабель до лінії задньої передачі (контакт перемикача передач). Коли оператор вмикає задню передачу, реле активується і клаксонує автоматично («Електропровідка та аксесуари»).

Обслуговування та діагностика

• Очищення та перевірка контактів
  • Щомісяця перевіряйте контакти клаксона і реле: чи немає корозії, окислення та осаду. Для очистки користуйтеся аерозолем для контактів («Технічні рідини»).
  • Якщо звук клаксона почав «затихати» або «хрипіти», зачистіть металеві контакти щіткою з нержавіючої сталі й нанесіть невеликий шар графітової пасти, щоб забезпечити низький опір.
• Перевірка пневмоліній і ресивера
  • Раз на квартал оглядайте шланги повітряної сирени: чи немає тріщин, «набухання» або потертостей. При виявленні негайно замініть пошкоджену ділянку, щоб уникнути витоку повітря.
  • Перевіряйте тиск у ресивері: він має бути в межах 7–10 bar. Якщо тиск падає нижче 5 bar, повітряна сирена може не спрацювати на необхідному рівні гучності. Для заряджання ресивера використовуйте масляний компресор («Гідравліка»).
• Тестування звучання та сигналізації
  • Щомісяця (або раз на 250 мотогодин) проводьте тест клаксона й сирени: вмикніть клаксон, переконайтеся, що звук рівний, без сторонніх «нострігів»; активуйте сирену в усіх режимах («тривога», «поворот», «реверс») і зафіксуйте, що звук не спадає, а режим коректно змінюється.
  • Якщо звук клаксона не чутний за відстані 10 м (двотоновий) або 5 м (однотоновий), це ознака слабкого контакту, падіння напруги або пошкодження мембрани. Перевірте ланцюг живлення й замініть клаксон, якщо необхідно.
• Безпека оператора та оточення
  • Навчіть усіх операторів, що обов’язково варто подавати короткі клацання перед початком руху («двигун увімкнений → клацати тричі → рушати»). Це дозволяє пішоходам підготуватися до руху техніки.
  • Заборонено довго вмикати клаксон у замкнутому приміщенні — це може призвести до тимчасової втрати слуху та стресу оператору й оточенню. Використовуйте клаксон лише при необхідності.

Суміжні розділи та корисні посилання

• Електропровідка та аксесуари електросистеми — кабелі, реле, запобіжники для клаксона й сирени.
• Реле — моделі реле для комутації клаксона й сирени.
• Перемикачі та комплектуючі — кнопки та важелі для керування звуковими сигналами.
• Клеми та з’єднання акумулятора — підключення “плюса” й “масового” кабелю для клаксона.
• Технічні рідини — очищувачі контактів, графітові пасти, аерозолі для захисту роз’ємів.
• Ходова і рульова система — кронштейни й монтажні рішення для кріплення клаксона та пневмосистем.
• Гідравліка — компресори для заправки ресивера повітряної сирени.

Коректно підібрані та встановлені клаксони й аварійна сигналізація забезпечують своєчасне попередження про рух техніки та підвищують безпеку операцій. Дотримуйтеся рекомендацій із вибору, монтажу й обслуговування — і ваша система звукового оповіщення завжди працюватиме на максимальний ефект.
