Провідка й аксесуари електросистеми

Провідка й аксесуари електросистеми — це мережа кабелів, роз’ємів, ізоляційних елементів і додаткових компонентів, які забезпечують коректну роботу всіх електричних вузлів навантажувача: від стартерного кола до панелі приладів і допоміжних споживачів. Правильно підібрана та змонтована електропровідка гарантує стабільну передачу напруги, захищає від перегрівів, коротких замикань та передчасного зносу ізоляції. Нижче розглянемо основні складові цієї групи товарів, критерії підбору, правила монтажу й обслуговування, а також наведемо посилання на максимально корисні розділи каталогу для суміжних компонентів.

Основні компоненти електропровідки

Силові та сигнальні кабелі

Силові кабелі призначені для подачі великого струму від акумулятора або генератора до стартера, реле, гальмівних та гідравлічних електродвигунів. Найважливіші характеристики — переріз жили (від 25 мм² до 70 мм² для стартерних ліній) та тип ізоляції. Для захисту в умовах вібрацій рекомендується подвійна ізоляція (силіконова або ПВХ зверху та армована оплетка з нейлону).
Сигнальні дроти (4–10 мм²) застосовують для підведення напруги до електронних блоків, датчиків, ламп освітлення та панелі приладів. Вони потребують тоншої ізоляції, але бажано захистити їх зовнішньою гофротрубкою, щоб уникнути перетирання об раму чи рухомі елементи (див. «Електрозабезпечення, кабелі та комплектуючі»).

Роз’єми та клеми

Контактні клеми (мідні затиски, латунні штовхачі) необхідні для надійного під’єднання кабелів до акумулятора, генератора, стартера, реле й блоків керування. Усі клеми повинні мати антикорозійне покриття (олов’яно-цинкове або нікельоване), щоб запобігти окисненню під дією вологи та агресивного середовища.

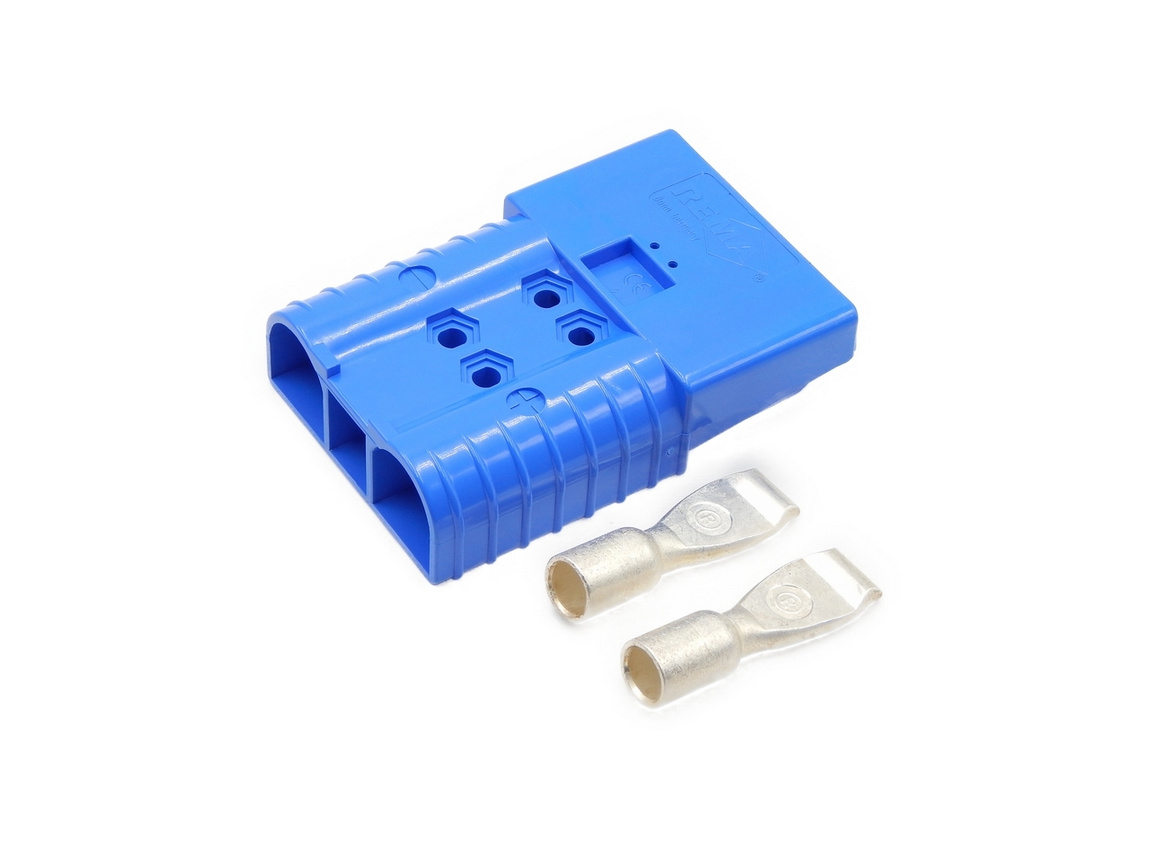

Штепсельні та багатоконтактні роз’єми використовують у місцях, де потрібно часто роз’єднувати дроти (наприклад, під’єднання електронних модулів, датчиків, форсунок). Якісний роз’єм має захист IP67 та ущільнення гумовою манжетою, щоб запобігти потраплянню пилу чи вологи.

Запобіжники, термостійкі тримачі та блоки

Запобіжники (blade, glass fuses) потрібні для захисту окремих ліній: стартера, освітлення, реле, насосів. Усі запобіжники монтують у спеціальні тримачі (Fuse Holder), які забезпечують щільне притискання корпусу запобіжника й не дозволяють вібраціям вивалювати його під час руху.
Автоматичні запобіжники (Circuit Breaker) встановлюють у головні лінії від акумулятора, щоб у разі короткого замикання моментально розривати ланцюг.
Клемні колодки (Bus Bar) та розподільні блоки дозволяють централізувати підключення декількох ланцюгів і одночасно встановити запобіжники або фуз-роз’єднувачі.

Ізоляція та захист кабелів

Гофротруби (пластикові або нейлонові) необхідні для захисту груп дротів від механічних ушкоджень. Вони стійкі до абразиву, нафтопродуктів і температур від –40 °C до +120 °C.
Термоусадочні трубки використовують для фіксації кінців кабелів, щоб уникнути проникнення вологи у з’єднання або ураження ізоляції.
Стяжки (хомути) із нейлону або поліаміду тримають гофротруби й кабельні пакети в потрібному положенні, гарантують відстань від гарячих елементів двигуна і рухомих деталей.

Допоміжні аксесуари

Реле та електронні блоки керують живленням насосів, вентиляторів, освітлення і допомагають розвантажити маршрут від акумулятора.
Діодні перемикачі оберігають електронні модулі від зворотної полярності та забезпечують послідовне вмикання двох споживачів.
Датчики (температури, тиску, рівня) попереджують про критичні стани й передають інформацію на панель приладів.

Як правильно підібрати електропровідку

Розрахунок навантаження й перерізу кабелів

Для стартерного ланцюга (CCA 600–1 000 А) мінімальний переріз кабелю має бути 35–50 мм². У складних умовах підніміть переріз до 70 мм², щоб уникнути падіння напруги нижче 10 В під час запуску.
Для генераторних ліній струм рідко перевищує 200–250 А, тому вистачає кабелю 25–35 мм².
Для сигнальних ліній достатньо 4–10 мм², але прокладіть їх у відокремленій гофротрубі, якщо поруч ідуть силові жили.

Вибір матеріалу кабелю й ізоляції

Мідні багатожильні кабелі краще витримують вібрації та вигини.
Комбінація «силікон + нейлонова оплетка» служить до 10 років без замін у важких умовах.
ПВХ-ізоляція дешевша, але менш еластична за температур нижче –10 °C, тому використовується для сигналки й освітлення.

Стандарти якості та сертифікація

Шукайте кабелі з маркуванням VW-1, UL або CEE 20.
Роз’єми підкапотних вузлів повинні мати захист IP67 або вище.

Способи прокладання кабелів

Мінімальний радіус вигину силових кабелів — 8–10 діаметрів жили.
Прокладайте силові та сигнальні лінії окремо; якщо перетинаються — під кутом 90°.
Фіксуйте дроти кожні 20–30 см нейлоновими стяжками або пластиковими кронштейнами (Ходова і рульова система).

Монтаж електропровідки

Підготовка та інструменти

Перевіряйте довжину кабелю до різання; краще із запасом.
Використовуйте машинки для зачистки та прес-кліщі під відповідні клеми.

Обтискання клем і роз’ємів

Після обтиску нанесіть термоусадку й прогрійте феном для герметизації.
Стежте за полярністю у багатоконтактних роз’ємах.

Установка запобіжників та реле

Панелі запобіжників розміщуйте у сухому та доступному місці.
Силові дроти підводьте до розподільної шини, а звідти — окремі лінії з запобіжниками потрібного номіналу.

Захист від вібрацій і механічних пошкоджень

Кабелі через металеві отвори проводьте через гумові втулки.
Використовуйте віброопорні кронштейни або гумові прокладки (Ходова і рульова система).

Обслуговування та діагностика

Регулярний огляд стану ізоляції

Перевіряйте кабелі раз на 250 мотогодин або щомісяця на тріщини, потертості чи роздуття.

Перевірка контактів

При перебоях у роботі електросистем огляньте клеми, роз’єми та запобіжники; виміряйте напругу мультиметром — різниця >0,2 В свідчить про поганий контакт.

Очищення та захист

Корозію знімайте щіткою та обробляйте очищувачем контактів (Технічні рідини).
Після миття техніки перевіряйте роз’єми на вологу, при потребі просушіть та нанесіть силіконовий антикор.

Діагностика “плаваючої” напруги

Норма: 13,8–14,4 В при працюючому двигуні; 12,0–12,5 В при вимкненому.
Напруга <12 В під навантаженням вказує на слабкі контакти або несправність генератора.

Де знайти суміжні компоненти

Акумулятори — вибір батарей різного типу й ємності, рекомендації з обслуговування

Зарядні пристрої для акумуляторів — імпульсні, трансформаторні й портативні моделі

Клеми й з’єднання акумулятора — болтові, кліпсові, паяні рішення

Вимикачі маси — ричажні, поворотні, автоматичні

Запобіжники та реле — тримачі, автоматичні вимикачі, монтаж у колодках

Технічні рідини — очищувачі контактів, графітові пасти, термоусадочні трубки

Ходова і рульова система — кронштейни та віброопори для фіксації проводки

Правильно організована електропровідка забезпечує стабільну роботу стартерних, генераторних і сигнальних ланцюгів навантажувача. Використовуйте лише сертифіковані кабелі, роз’єми й аксесуари, дотримуйтеся техніки безпеки під час монтажу й обов’язково проводьте регулярний огляд та діагностику контактів. Таким чином ви забезпечите довговічність електросистеми та уникнете простоїв техніки у найвідповідальніший момент.
