Електронні пристрої навантажувача забезпечують «мозок» і «нервову систему» техніки: саме вони приймають сигнали від датчиків, аналізують параметри роботи двигуна та інших вузлів і передають команди виконавчим механізмам. Сучасні навантажувачі вже неможливо уявити без блоків управління двигуном, контролерів гідравліки, моніторів і дисплеїв у кабіні. Правильно підібране та інтегроване електронне обладнання підвищує ефективність, безпеку й довговічність вузлів техніки. Нижче розглянемо, які типи електроніки встановлюють на навантажувачі, як обрати відповідний пристрій, як налаштовувати й обслуговувати, а також куди звертатися за суміжними комплектуючими.

1. Основні типи електронних пристроїв

• Блоки керування двигуном (ECU / ECM)
  • Виконують контроль параметрів роботи дизельного чи бензинового двигуна: частота обертів, температура охолоджувальної рідини, тиск мастила, тиск паливної магістралі. Залежно від моделі: інтегровані з турбіною, системою охолодження та системою вихлопу.
  • Забезпечують оптимальне співвідношення «потужність – витрата палива – викиди». Потрібні для дотримання екологічних норм (Euro III–Euro V) і зменшення витрати палива.
  • Підключаються до датчиків (див. «Датчики та обладнання» — електрозабезпечення), а для налаштування використовують спеціальне діагностичне програмне забезпечення та адаптери CAN Bus.
• Контролери гідравлічних систем (HCU / HMI)
  • Керує роботою гідронасосів, пропорційних клапанів і електричних гідромоторів. Отримує інформацію про навантаження на гідроциліндри, температуру гідравліки, тиск у магістралях.
  • За рахунок швидкої обробки сигналів забезпечує плавне підняття каретки й регулювання швидкості телескопічного вила.
  • Взаємодіє з гідравлічними фільтрами та насосами (див. «Гідравліка» — гідравліка) і підключається через CAN Bus до ECU для комплексного керування технікою (наприклад, обмеження оборотів двигуна під час підйому важкого вантажу).
• Панель приладів і монітори в кабіні

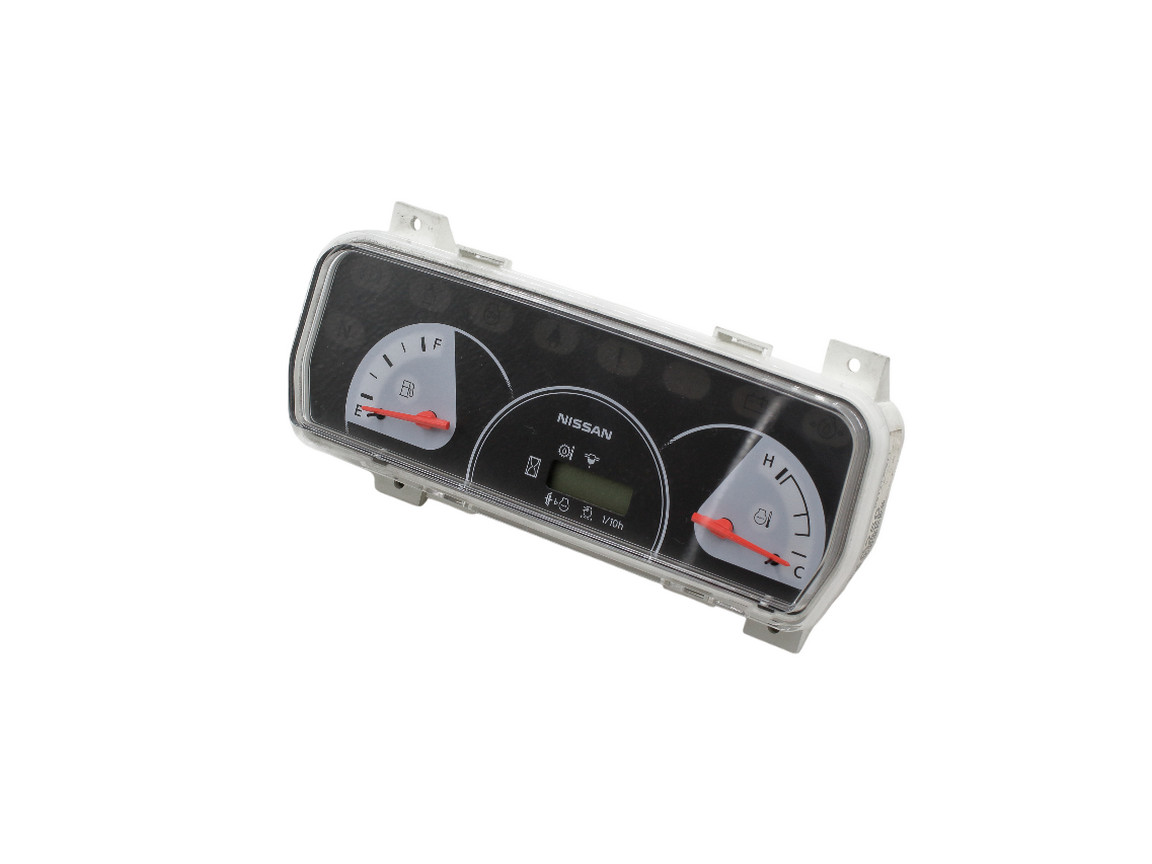

  • Сучасні цифрові дисплеї (LCD/TFT) відображають основні параметри: обороти двигуна, рівень палива, температуру, тиск мастила, стан гальмівної та гідросистем. Часто мають сенсорні елементи для вибору меню (налаштування часу простою, порогів сигналізації).
  • Додаткові функції: фіксація середньої витрати палива, GPS-трекер (для контролю місцезнаходження техніки), індикація кіломатражу й мотогодин.
  • Панель кріпиться у кабіні (див. «Кабіна, сидіння і кришка капоту» — кабіна), а кабелі підключають до розподільного блоку (див. «Електропровідка» — електрозабезпечення).
• Датчики та виконавчі елементи
  • Датчики тиску — у гідравлічній магістралі, масляній системі, паливній рампі. Забезпечують захист двигуна та гідроциліндрів від роботи при низькому тиску (див. «Гідравліка» — гідравліка; «Двигун, фільтри…» — двигун, фільтри).
  • Датчики температури — охолоджувальної рідини, гідравлічної оливи, повітря. У разі перегріву ECU знижує обороти або вмикає аварійну сигналізацію.

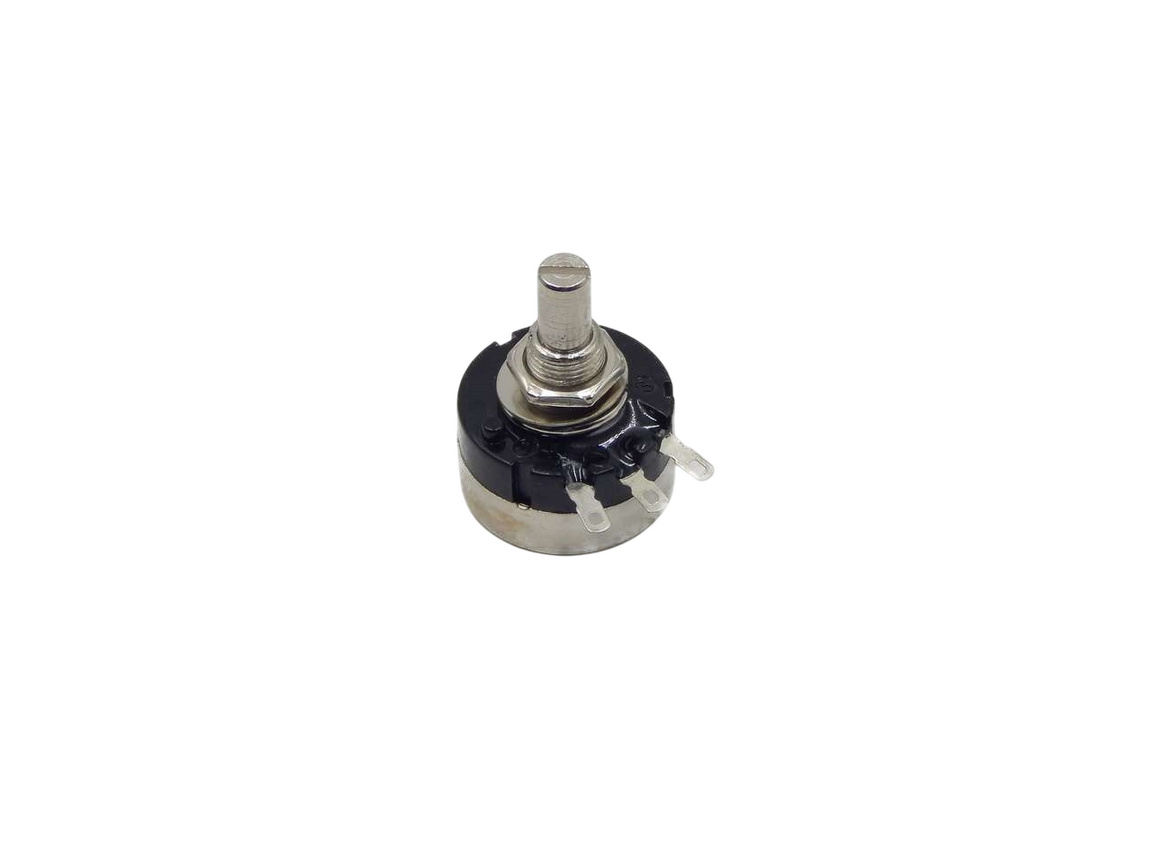

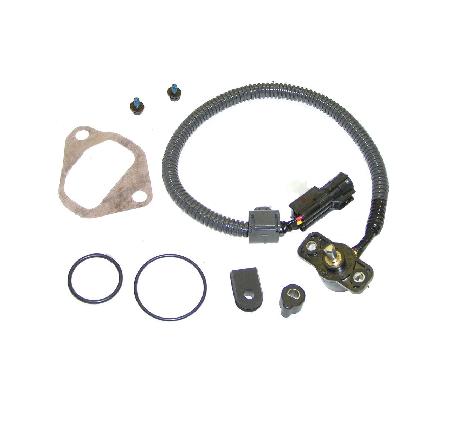

  • Датчики положення важеля — забезпечують запуск двигуна лише в нейтральному положенні; сприяють безпеці оператора.
  • Виконавчі елементи — електромагнітні клапани, пропорційні клапани, соленоїди, актуатори (для гальм, блокування диференціалів тощо).
• Модулі діагностики й телеметрії
  • Підключаються до CAN Bus і зчитують помилки з ECU та HCU (DTC-коди). Дає змогу техніку якісно та вчасно провести ремонт двигуна чи гідросистеми.
  • Деякі модулі передають дані на віддалений сервер через 3G/4G або радіоканал, що дозволяє стежити за технікою онлайн: стан двигуна, витрата палива, координати. Це корисно для великих парків техніки з краївським чи будівельним використанням.

2. Як обрати електронні пристрої для навантажувача

• Відповідність моделі двигуна та типу гідросистеми
  • Перед купівлею ECU переконайтеся, що він підтримує конкретну марку двигуна (наприклад, Cummins 6.7, Perkins 1104, CAT 3054). Консультація з офіційним дилером або перевірка за серійним номером двигуна допоможе уникнути помилок.
  • Для пропорційних клапанів і HCU обирайте модулі, що відповідають робочому тиску гідросистеми: 200–300 бар у сучасних телескопічних навантажувачах.
• Сумісність із наявною проводкою і роз’ємами
  • Універсальні ECU часто постачаються зі стандартними роз’ємами Deutsch або AMP. Перевірте, щоб наявні дроти в навантажувачі мали відповідні клеми. Якщо ні — потрібно придбати адаптери або перепаяти проводку.
  • Монітори й панелі приладів зазвичай мають роз’єми JST чи Molex; упевніться, що їхній монтаж у кабіні передбачає зручний доступ для діагностики (див. «Кабіна» — кабіна).
• Кліматичні умови та захист від вібрацій
  • Обирайте електроніку з робочим температурним діапазоном не нижче за –40 °C і не вище за +85 °C. Корпуси повинні бути герметичними (IP67–IP69K), щоб витримувати мийку під високим тиском.
  • Для HCU та ECU використовуйте віброізоляційні кронштейни або прокладки (див. «Ходова і рульова система» — ходова і рульова система), щоб захистити плату від трясіння.
• Наявність сертифікацій і гарантійних зобов’язань
  • Обов’язково перевірте, чи пристрій має сертифікати CE, E-Mark (для ЄС) або ISO/TS 16949 (для застосувань у важкій техніці).
  • Гарантійний термін має бути не менше за 12 місяців або 1 000 мотогодин. Після встановлення рекомендовано зареєструвати пристрій у виробника для активації техпідтримки та оновлень ПЗ.

3. Монтаж, налаштування та обслуговування

• Прокладка кабелів і підключення роз’ємів
  • Дотримуйтеся рекомендацій виробника щодо кольорів дротів і маркування контактів на роз’ємах. Використовуйте термоусадочні трубки для ізоляції обтисканих контактів (див. «Технічні рідини» — технічні рідини).
  • Об’єднуйте силові й сигнальні лінії окремо, прокладаючи їх у різних гофротрубках, аби мінімізувати наведені перешкоди. При розгалуженні використовуйте блоки клем (див. «Електропровідка» — електрозабезпечення).
• Налаштування ECU і HCU
  • Після встановлення ECU підключіть діагностичний кабель (часто OBD-II або J1939), відкрийте програмне забезпечення виробника (наприклад, Cummins INSITE, Caterpillar SIS, Bosch ESI) і переконайтеся, що всі датчики передають коректні значення.
  • Задайте базові параметри: тип двигуна, об’єм камери згоряння, турбо-модель, тип палива, обмеження обертів. Перевірте, що HCU отримує правильні сигнали від датчиків тиску й температури, і налаштуйте лінійні характеристики пропорційних клапанів (наприклад, крива “відкриття” залежно від сигналу 0–5 В).
• Перевірка працездатності
  • Запустіть двигун, проконтролюйте через панель приладів: чи нормально горять індикатори, чи не засвітилося «Check Engine» ( «Двигун, фільтри…» — двигун, фільтри).
  • Перевірте, як реагують виконавчі елементи: чи плавно піднімається каретка, чи не «зависають» клапани гідравліки, чи коректно вмикається та змінює швидкість вентилятор радіатора ( «Гідравліка» — гідравліка).
• Регулярне обслуговування
  • Щомісяця оглядайте контакти роз’ємів: чи немає корозії, чи щільно сидять фітинги. Часто під кабіною трапляються скупчення пилюки та бруду, які слід видаляти безконтактними очистниками.
  • Раз на півроку або після 500 мотогодин робіть повну діагностику системи: зніміть ECU й HCU, перевірте плату на наявність «потовщення» або слідів перегріву конденсаторів.
  • Обов’язково оновлюйте ПЗ пристроїв відповідно до рекомендацій виробника: часто випускають патчі для покращення економії палива, оптимізації крутного моменту й зниження викидів.

4. Типові проблеми та способи їх діагностики

• Несправність датчиків
  • Якщо на панелі висвітлюються помилки, пов’язані з «датчиком тиску масла» або «датчиком температури охолоджуючої рідини», спочатку перевірте цілісність проводки: чи не обірваний дріт і чи не коротить на корпус. Використовуйте мультиметр для вимірювання опору датчика, який у робочих умовах зазвичай має 200–500 Ω.
  • За виявлення зайвого шуму у сигнальних лініях (наприклад, вібраційний «шип» при зміні навантаження) — треба переробити трасу кабелю, віддаливши його від силового проводження або проклавши екранованим дротом.
• Перегрів ECU / HCU
  • Якщо електронний блок «підтоплює» під капотом, обов’язково перевірте температуру корпусу під час роботи: вона не повинна перевищувати +85 °C. Якщо перевантаження зумовлене збоями у вентиляції, додайте отвір у захисній панелі або встановіть додатковий радіатор для охолодження блоку (подібно до «Кабіна» — кабіна).
  • Частою причиною є поганий контакт «масового» кабелю або «+» від генератора: це викликає підвищене нагрівання з’єднань і може призводити до пошкодження плати.
• Нестабільна робота гідравліки
  • При «зависаючих» пропорційних клапанах (наприклад, каретка різко опускається або піднімається, а не плавно) — перевірте сигнал на вході HCU: чи відповідає він заданому відсотку (0–5 В = 0–100 %). При розбіжності — проведіть калібрування у програмі налаштування контролера.
  • Якщо подача масла є в нормі, але управляючий сигнал «глухий» — перевірте стан ізоляції кабелю й якість клем у роз’ємах (див. «Електропровідка» — електрозабезпечення).

5. Суміжні розділи та компоненти

• Електропровідка та аксесуари електросистеми — кабелі, роз’єми, запобіжники, реле
• Датчики та обладнання — тиск, температура, колір датчиків, роз’єми й адаптери
• Гідравліка — пропорційні клапани, фільтри й магістралі, що взаємодіють із HCU
• Двигун, фільтри, система охолодження і вихлопна — доступ до ECU, діагностика й обслуговування двигуна
• Кабіна, сидіння і кришка капоту — монтаж моніторів, кріплення провідки, віброізоляція
• Ходова і рульова система — кронштейни для ECU/HCU, віброопори та фіксатори
• Технічні рідини — засоби для очищення контактів, термоусадочні трубки, графітова паста

Електронні пристрої навантажувача — це комплекс рішень, що поєднують апаратну платформу, програмне забезпечення та високоточну діагностику. Застосовуйте лише сертифіковані ECU/HCU й датчики, дотримуйтеся рекомендацій виробника щодо монтажу та налаштування, і ваша техніка працюватиме ефективно, економічно та безпечно.
