Каретка щогли та комплектуючі

Каретка щогли навантажувача

Каретка щогли навантажувача — це рухома частина, що здійснює вертикальний і нахиловий рух віл або інших навісних органів. Вона відповідає за точне позиціювання вантажу, плавність підйому й опускання, а також за утримання навантаження у потрібному положенні. У нашому каталозі ви знайдете всі необхідні комплектуючі для каретки щогли: від основних роликів і втулок до зубчатих рейок, захисних ковпаків і монтажних деталей. Нижче наведено рекомендації щодо вибору, монтажу та обслуговування, а також посилання на суміжні розділи для підбору сумісних запчастин.

Конструкція та роль каретки щогли

Каретка щогли складається з металевої рами, на яку встановлено декілька роликів (основних напрямних елементів), опорних втулок і зубчатої рейки (у залежності від типу підйомного механізму). При задіянні гідроциліндрів підйому каретка рухається вздовж вертикальних стінок щогли, забезпечуючи підйом або опускання навантажувального інструмента.

• Рамна частина каретки зазвичай виконана з високовуглецевої сталі товщиною 6–8 мм, що витримує великі зусилля та вібрації. До рами кріпляться ряди роликів і направляючі втулки, а також монтажні отвори для фіксації вил або ковша. При підборі звертайте увагу на розміри поперечини каретки — її висота й ширина повинні точно відповідати внутрішнім розмірам профілю щогли, інакше виникнуть перекоси під навантаженням.

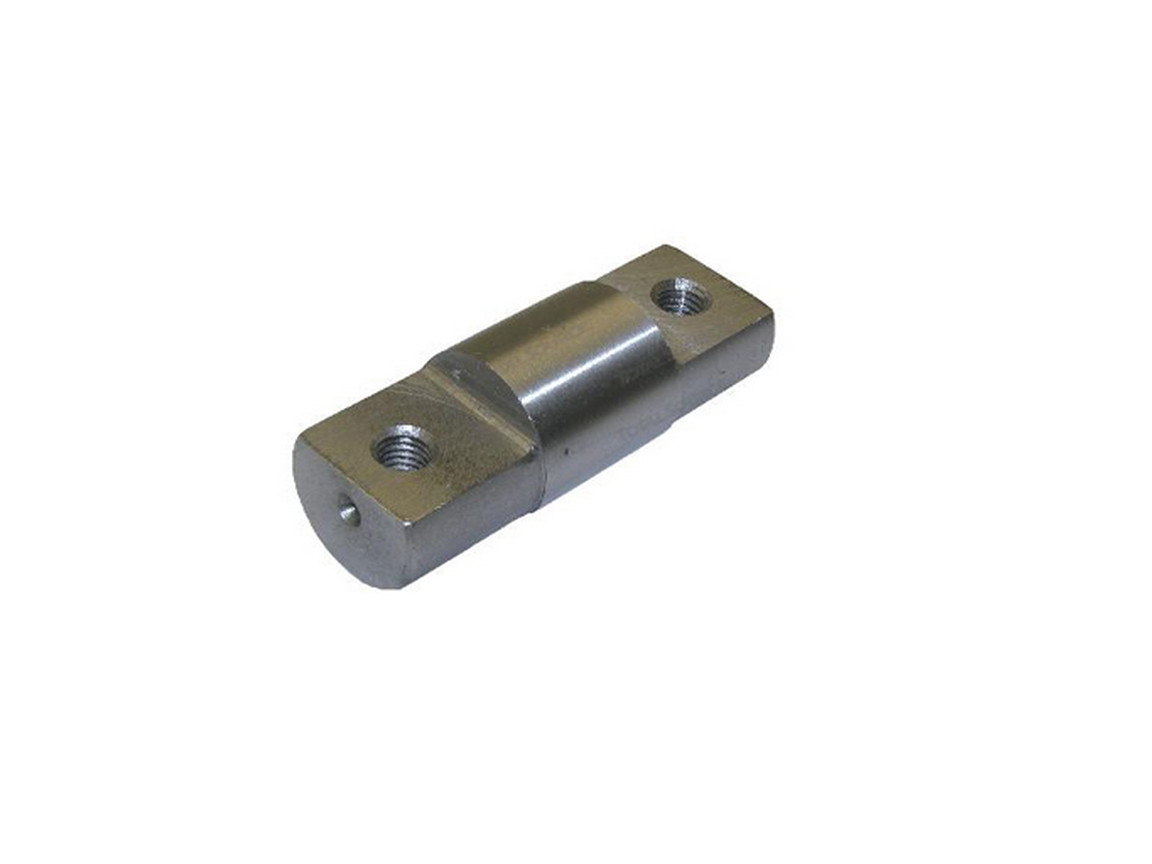

• Ролики напрямні забезпечують ковзання каретки щогли вздовж вертикальних стінок. Зазвичай застосовують:
  • Нижні ролики (toe rollers), що сприймають основне зусилля під час підйому. Вони можуть мати підшипники роликового типу або кулькові. При виборі перевіряйте номінальне навантаження кожного ролика (від 1 500 кг до 3 000 кг) і діаметр внутрішньої втулки (від 20 до 40 мм), щоб забезпечити надійну роботу без передчасного зносу.
  • Верхні ролики (upper guide rollers), які утримують каретку зверху, запобігаючи бічному люфту. Часто їх виготовляють із поліуретанового покриття на сталевій основі — така комбінація забезпечує довготривалу зносостійкість та мінімальний шум. Профіль ролика має точно відповідати формі профілю щогли (U-подібний або двокілковий), щоб мінімізувати бічні переміщення.

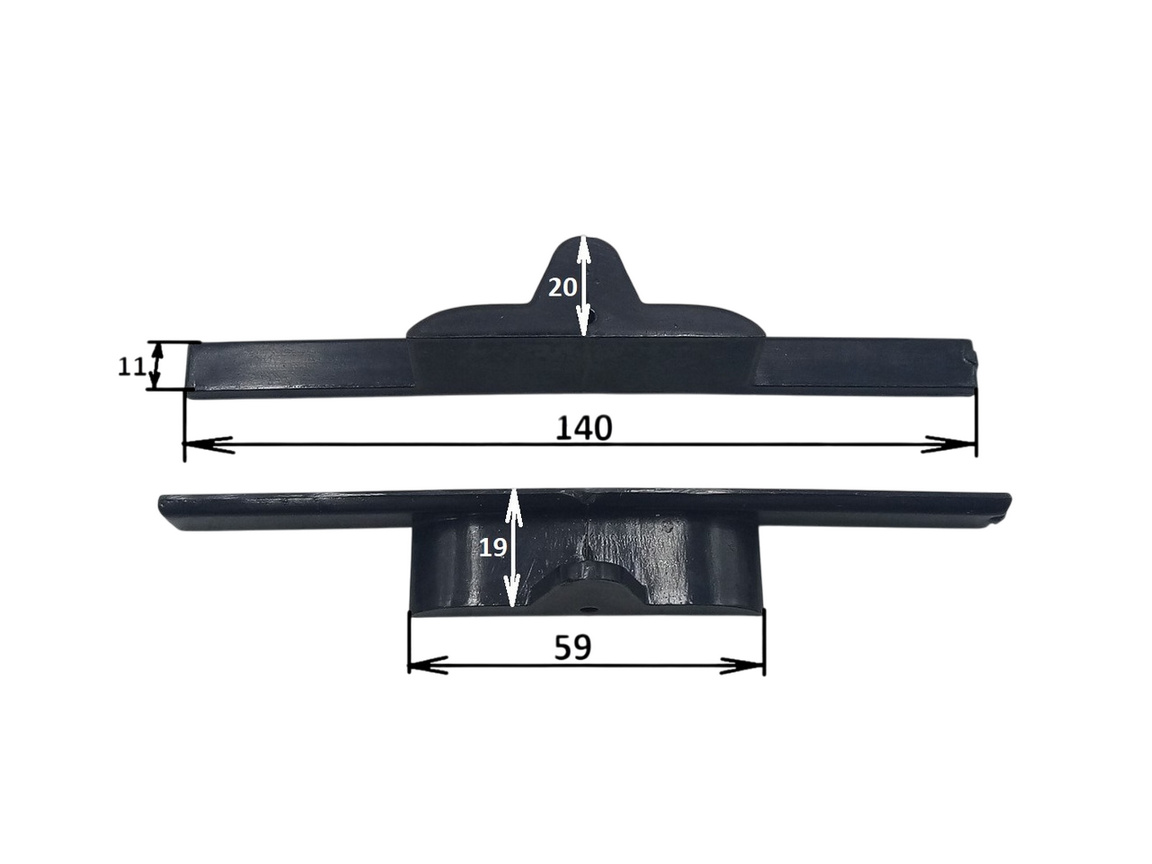

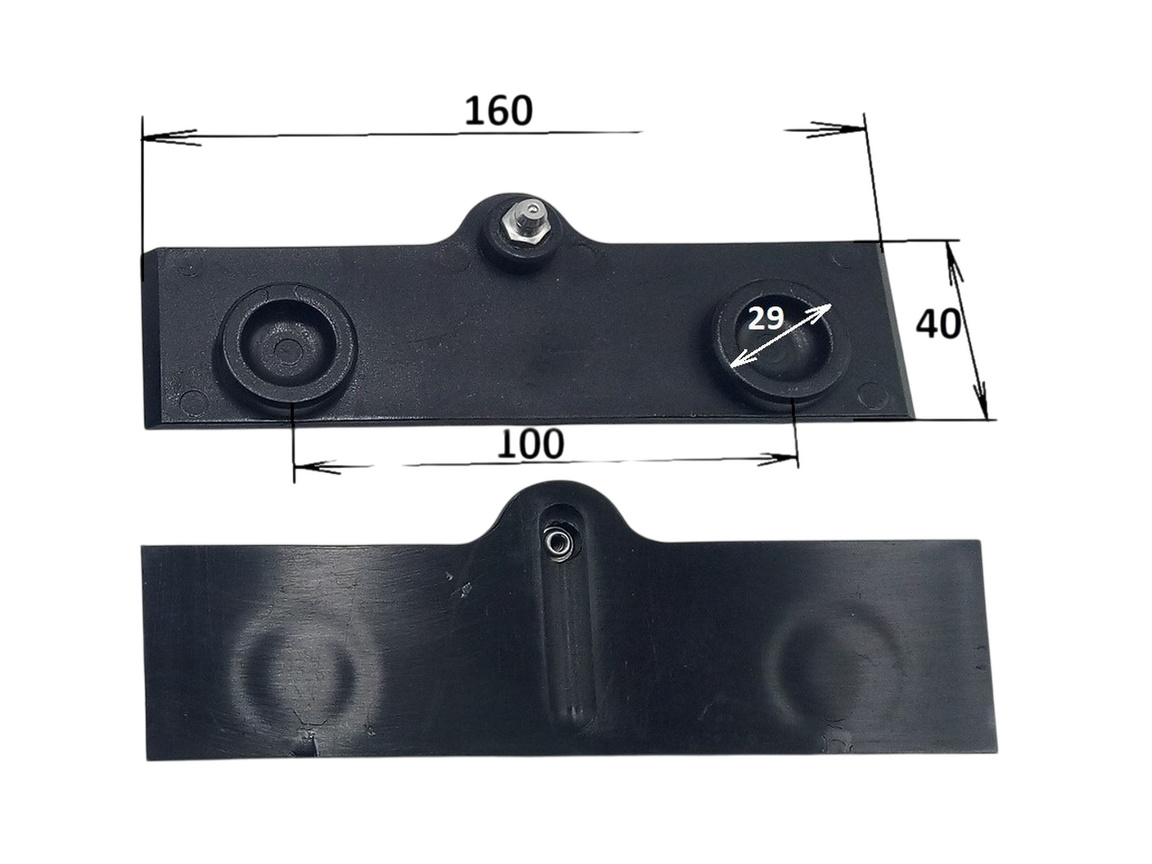

  • Бокові ролики (спейсери) фіксують каретку між стінками щогли, запобігаючи зсуву убік. Вони виготовляються з високоміцного поліамідного матеріалу або нейлону з металевою втулкою під болт, що забезпечує точний монтаж. При зносі бокових роликів помітно збільшується люфт каретки, що впливає на плавність руху та може призвести до «заклинювання» в профілі.

Зубчаті та зубчасто-рейкові механізми

У навантажувачах із зубчастою системою підйому каретка щогли оснащується зубчато-рейковою передачею, яка відповідає за синхронне переміщення ланцюгів або шестерень при підйомі:

• Зубчаста рейка виконана із загартованої сталі з точною нарізкою зубів (крок 10–15 мм). Вона кріпиться вздовж внутрішньої стінки щогли за допомогою болтів і забезпечує безвідмовну експлуатацію протягом 3 000–5 000 годин при правильному обслуговуванні. При монтажі перевіряйте, щоб рейка була строго вертикально вирівняна: відхилення понад 0,2 мм на метр призведе до нерівномірного зношення шестерні й каретки.
• Шестерні каретки (pinion gears) — це сателітарні або циліндричні зубчасті колеса, які посідаються на валу каретки та входять у зачеплення з рейкою. Матеріал шестерні — легована сталь (зазвичай 16CrNi4 або аналоги) із термообробкою до твердості HRC 50–55. При виборі у каталозі звертайте увагу на модуль зуба (m=2, m=2.5), кількість зубів і діаметр, щоб вони відповідали конструкції щогли вашої моделі навантажувача.

Втулки, підшипники та монтажні компоненти

Для забезпечення плавного та безперебійного руху каретки всі точки обертання і ковзання потребують якісних втулок і підшипників:

• Втулки верхніх та нижніх шарнірів (bronze bushings або PTFE-вкладиші) встановлюються між пальцем гідроциліндрів підйому і кареткою. Вони повинні витримувати циклічні навантаження та мати мінімальний коефіцієнт тертя. При заміні втулок контролюйте зазор між втулкою і пальцем: оптимальний люфт становить 0,1–0,2 мм, аби уникнути підтікання гідрорідини або заклинювання.
• Підшипники роликів (ball bearings або roller bearings) із захисними пильовиками забезпечують вільне обертання роликів аж до 10 000 об/год. При виборі зверніть увагу на ступінь захисту (2RS або ZZ) — герметичні модифікації запобігають потраплянню пилу й забруднень у зону підшипника. Для критичних вузлів рекомендується обирати підшипники з класом точності C3 або вищим, щоб запобігти «заклинюванню» при нагріванні.
• Монтажні болти й шпильки мають бути виконані зі сталі класу 10.9 із цинковим або Geomet-покриттям для захисту від корозії. Момент затягування (180–220 Н·м для M16×1,5) потрібно витримувати діагональним порядком, щоб забезпечити рівномірний притиск каретки і уникнути перекосів.

Гідравлічні компоненти каретки

Якщо каретка рухається завдяки гідроциліндрам підйому, зверніть увагу на стан наступних деталей:

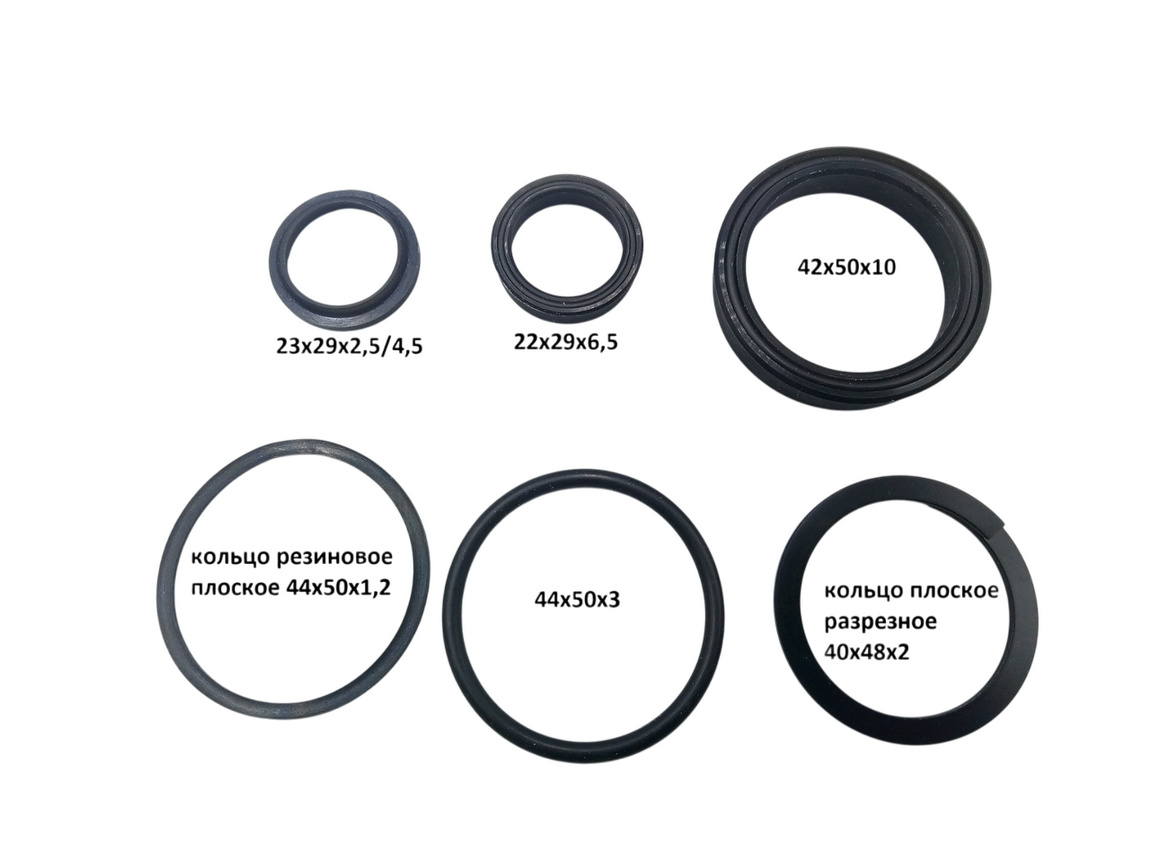

• Гідроциліндри підйому — їхні штоки мають бути без задирок і пошкоджень, з поліруваним хромованим покриттям. Ущільнювальні манжети (rod seals) із Viton або HNBR витримують тиск до 180–200 бар і мінімізують прориви гідрорідини. Ремонтний комплект включає направляючу втулку, U-образні манжети та пиловики, що запобігають накопиченню бруду на штоку.
• Гідравлічні шланги й трубки — до каретки зазвичай підводять один або два гнучкі шланги, що працюють під підвищеним тиском. У каталозі доступні армовані гумові шланги з робочим тиском до 240 бар і відповідними фітингами (JIC 37°, Metric або BSPP). Для запобігання стирання шлангів рекомендується використовувати металеві захисні гофри чи пластикові спіралі.
• Фітинги й адаптери — якісні різьбові з’єднання з нержавіючої сталі або латуні гарантують відсутність витоків. Рекомендується встановлювати ущільнювальні кільця з FKM (Viton) або PTFE, щоб забезпечити надійність і тривалий термін служби фітингів.

Захисні елементи та обслуговування

1. Пильовики та захисні ковпаки. Встановлюються над верхніми і нижніми роликами, щоб захистити підшипники та втулки від пилу й бруду. Виконані зі стійкої до УФ глухої гуми, ці ковпаки повинні щільно прилягати до поверхні щогли, не допускати вологи та абразиву.
2. Змащення рухомих елементів. Використовуйте мастило з високою адгезією (літієве чи полімерне) для роликів і втулок. Регулярне щоденне змащення (або кожні 50–100 мотогодин) мінімізує тертя й гарантує довготривалу роботу без заміни вузлів.
3. Перевірка натягу ланцюгів/регульованих тяг. Каретки з синхронними ланцюгами чи тяговими стержнями потребують корекції провисання до 15–20 мм. Занадто слабкий ланцюг «проскакує» на зубцях, а надто натягнутий — пришвидшує знос зубчастих пар і втулок.
4. Огляд профілів щогли на знос і корозію. Перевіряйте внутрішню поверхню щогли з обох боків каретки: у разі появи борозен, задирів або іржі потрібно виконати шліфування або замінити профіль. Навіть невелика деформація призводить до нерівномірного навантаження на ролики і втулки.
5. Перевірка ліфт-механізму під час роботи. Підніміть і опустіть каретку без навантаження, звертаючи увагу на плавність руху та відсутність сторонніх звуків. При невеликому навантаженні (100–200 кг) повторіть цикл: будь-яке «скреготіння», «тискання» чи «зупинки» вказують на знос втулок, підшипників або деформацію каретки.

Суміжні розділи для підбору запчастин

• Гідравліка (/details/gidravlika) — шланги, фітинги й гідроциліндри, необхідні для підключення каретки.
• Технічні рідини (/details/tehnichni-ridyny) — мастила для роликів і шарнірів, а також гідравлічні оливи для системи підйому.
• Шини, колеса і рульові ролики (/details/shyny-kolesa-i-rulovi-rolyky) — правильний вибір коліс і регулювання тиску мінімізують вібрації, що передаються на каретку.
• Ходова і рульова система (/details/hodova-i-rulova-система) — перевірка підшипників і каретки, оскільки будь-які люфти в ходовій частині можуть впливати на якість підйому.

Каретка щогли та її комплектуючі відіграють ключову роль у безпеці та продуктивності навантажувача. Своєчасний підбір якісних роликів, втулок, шестерень і фітингів, а також регулярне технічне обслуговування гарантують довготривалий ресурс без простоїв. Використовуйте оригінальні або сертифіковані аналоги з нашого каталогу, щоб ваша техніка працювала плавно й надійно навіть у найскладніших умовах.
