Освітлення навантажувача

Освітлення навантажувача — це не лише питання комфорту оператора, а й безпеки робіт у тьмяному або затемненому просторі. Від правильно підібраної системи освітлення залежить, чи помітить оператор перешкоду на під’їзній доріжці складського комплексу, чи вчасно зупинить вилу перед стелажем, а також чи буде видимим сам навантажувач для інших учасників руху на майданчику. Нижче ми розглянемо основні групи товарів і компоненти освітлення, поради щодо вибору, монтажу та обслуговування — з перехресними посиланнями на відповідні розділи нашого каталогу.

Основні елементи системи освітлення

• Головні фари (Headlights)
  • Промінь ближнього світла (Low beam): необхідний для безпечного руху навантажувача на невисокій швидкості у темну пору. В сучасних моделях застосовують LED-модулі або галогенні лампи високої потужності (40–55 Вт).
  • Промінь дальнього світла (High beam): забезпечує підсвічування дороги на відстань до 50 м і більше. Корисно, якщо навантажувач виїжджає на відкриті ділянки або використовують у негабаритних складах із довгими проходами.
  • Регулювання нахилу (Adjustment): важливо, щоб фари не «сліпили» інших водіїв техніки й водночас освітлювали достатню зону попереду. Більшість фар оснащені механізмом ручного регулювання або електроприводом (детально про електроприводи — «Електрозабезпечення, кабелі та комплектуючі»).
• Робочі ліхтарі (Work Lights)
  • Передні робочі ліхтарі (Flood Lights): світлодіодні або галогенні, що встановлюються на дах кабіни або безпосередньо над щоглою. Дають широкий кут розсіювання (до 120°) й інтенсивне біле світло для роботи на відкритому майданчику або в ангарі.
  • Задні робочі ліхтарі (Reverse Lights): вмикаються автоматично при ввімкненні задньої передачі, щоб підсвітити зону за технікою й попередити пішоходів. Рекомендується обирати моделі з захистом IP67, щоб вони не виходили з ладу при частому розбризкуванні води чи пилу (див. «Технічні рідини» для захисту роз’ємів від корозії).
  • Бічні підсвічувальні фари (Flood Bars або LED Bars): зазвичай розташовуються уздовж рами навантажувача або на кронштейнах біля кабіни, щоб освітлювати зону переміщення стелажів у складі. Чудово підходять для «площинного» розсівання світла та зменшення темних зон на підлозі.
• Індикаційні маячки й проблискові ліхтарі (Beacon Lights)
  • Проблискові маячки (Strobe Beacons): встановлюються зверху кабіни для попередження оточення про рух техніки. Мають різні режими блиску (частота 60–120 імпульсів/хв.). Важливо, щоб вони були видимі з усіх боків — для цього використовують магнітні або гвинтові кронштейни (деталі про кріплення кронштейнів — «Ходова і рульова система»).
  • Обертальні маяки (Rotating Beacons): класичні сфери зі 100–300 Вт галогенною лампою і дзеркалом. Хоча більш енергоємні, але видимість на 360° робить їх беззаперечними для великих майданчиків.
• Допоміжні лампи й світлодіодні панелі (Auxiliary Lamps & LED Panels)
  • Лампи в кабіні (Cabin Lamps): невеликі LED-світильники для зонального освітлення всередині кабіни — управління приладами, документація, нічний огляд приладової панелі.
  • LED-стрічки або панелі: можуть монтуватися під заднім бортом навантажувача для підсвічування вантажної платформи або каретки в темряві.

Як обрати компоненти освітлення

• Тип джерела світла: світлодіоди (LED) vs галоген
  • LED-лампи
    • Споживання енергії 10–30 Вт замість 40–55 Вт у галогенних, тому вони мінімізують навантаження на генератор і акумулятор (див. «Акумулятори»; «Генератори»).
    • Термін служби 30 000–50 000 годин, стійкість до вібрацій і ударів.
    • Можуть мати вбудовані драйвери з захистом від перенапруги, перегріву та короткого замикання.

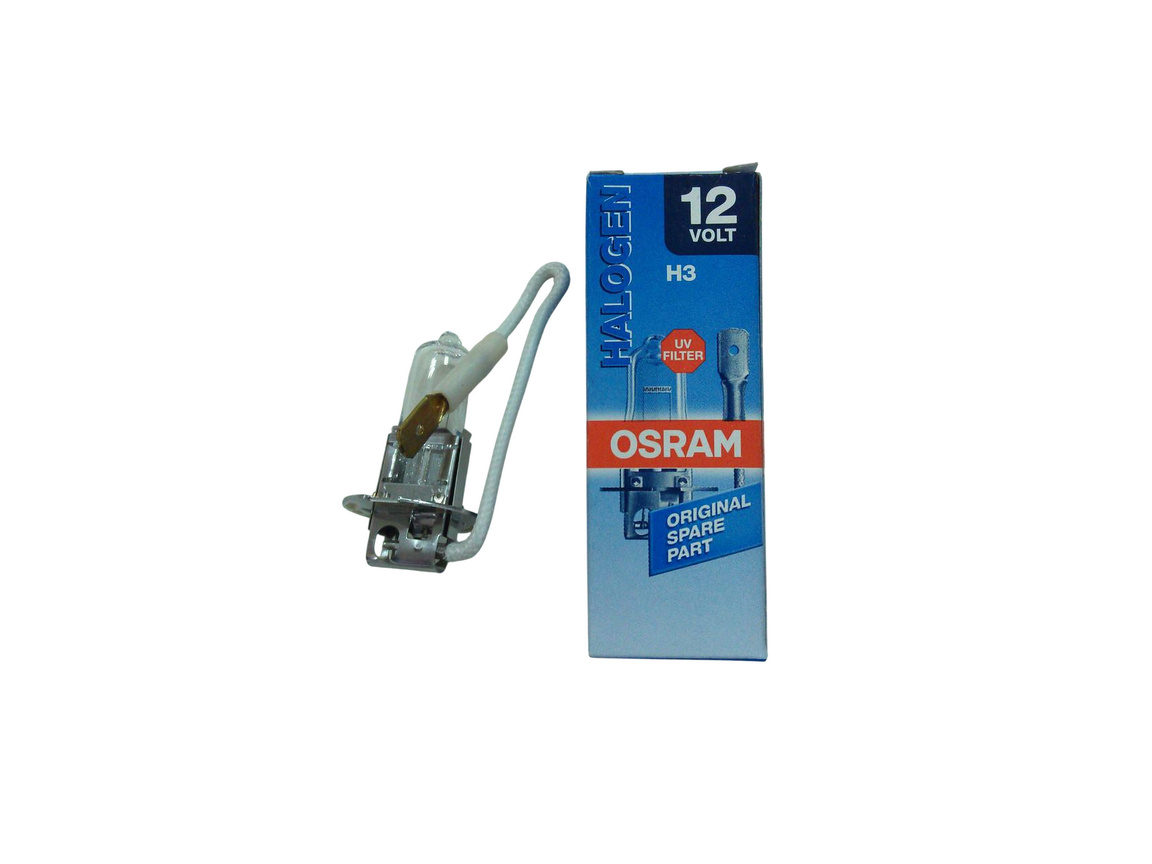

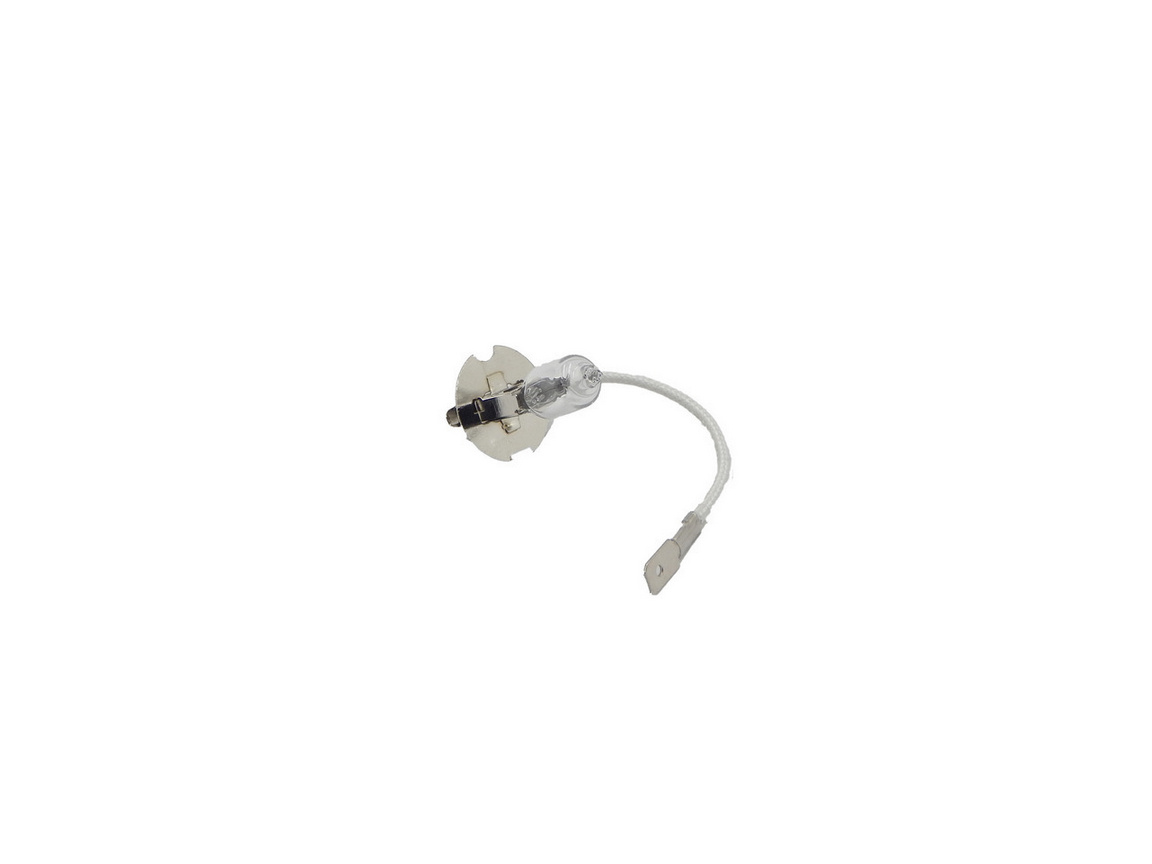

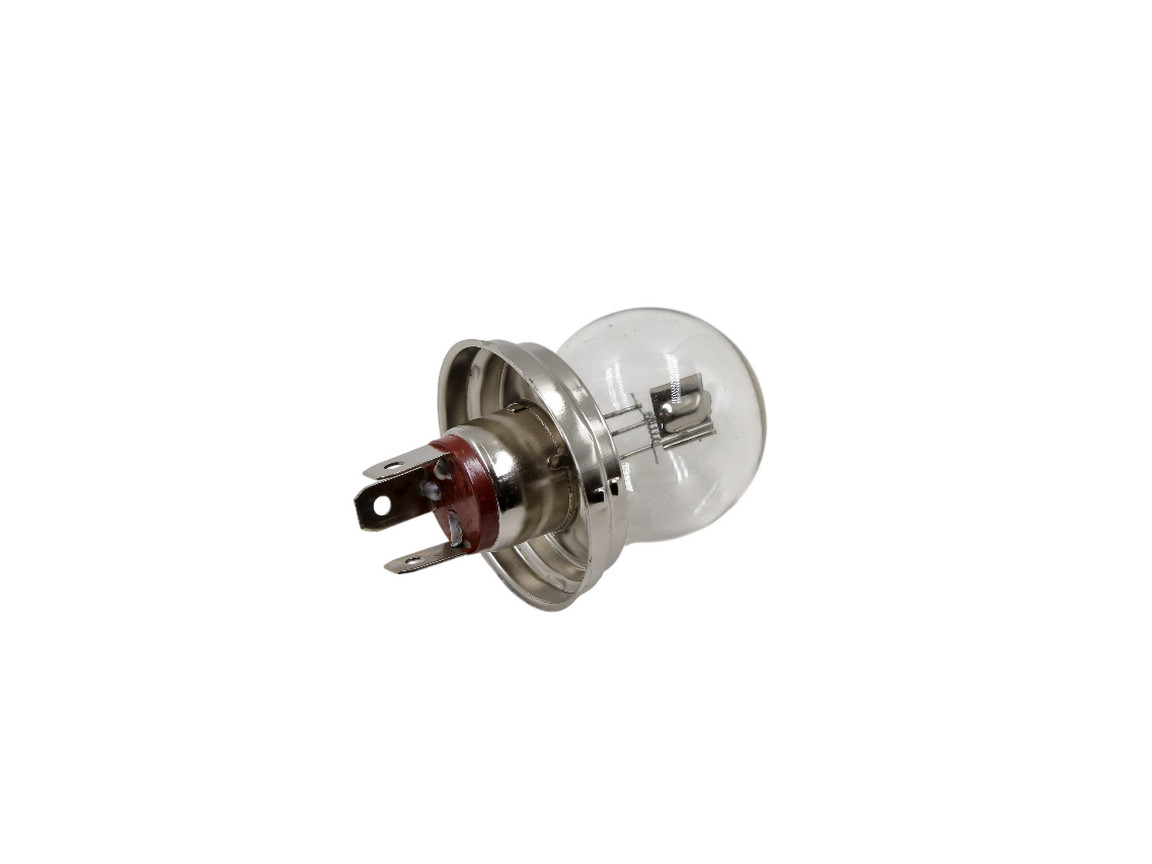

  • Галогенні лампи
    • Більш доступні за вартістю, але споживають до 55 Вт для світильника ближнього світла.
    • Термін служби близько 1 000–1 500 годин, вимагають періодичної заміни та точного налаштування нахилу (щоб не засліплювали пішоходів).
  • Для ключових функцій («ближній/дальний», «Flood Lights») варто обирати LED-модулі, а для бічного чи внутрішнього підсвічування — комбіновані рішення або невеликі галогенні лампи для зниження витрат.
• Корпус і захист від навколишнього середовища
  • IP-рейтинг:
    • IP67 або IP68 — для зовнішніх робочих та головних фар, щоб витримувати ударні бризки брудної води та пил (особливо якщо навантажувач працює у відкритих умовах або на будівельних майданчиках).
    • IP54 — для ламп у кабіні та бічного підсвічування.
  • Матеріали корпусу: алюмінієві або склопластикові з ребрами охолодження (для LED-фар). Використання міцного скла або полікарбонату запобігає пошкодженню від дрібних камінчиків чи уламків.
• Оптика та кути світлового розсіювання
  • Для головних фар потрібні лінзи зі спрямованим променем — асиметрична оптика, що освітлює дорогу з невеликим правим зміщенням (щоб не засліпити зустрічних).
  • Flood Lights мають відкриту відбивач-оптичну систему з кутом 120°–150°, що рівномірно підсвічує робочу зону перед кареткою.
  • Комбіновані ліхтарі (Combo Lights) поєднують два режими: концентрований промінь (Spot) на дальню дистанцію й широке Flood-освітлення на ближню зону.
• Напруга та тип підключення
  • У навантажувачах з 12 В системою обирайте лампи 12 V (незалежно від того, галогенні чи LED). Для 24 V — відповідно 24 V модифікації.
  • Перевірте, чи є в комплекті вологозахищені 2-контактні роз’єми типу Deutsch або AMP: це значно спрощує монтаж і мінімізує ризик корозії. Якщо немає — придбайте їх у розділі «Електрозабезпечення, кабелі та комплектуючі».

Монтаж та налаштування освітлення

• Планування розташування фар і ліхтарів
  • Головні фари: встановлюйте на рівні очей оператора або трохи нижче, щоб освітлювати дорогу на відстань 30–50 м. Для 24 V системи вибирайте модулі потужністю 30–50 Вт — це дасть достатню яскравість, не перевантажуючи електромережу.
  • Робочі ліхтарі: розташовуйте їх над кабіною або безпосередньо на щоглі. Передні Flood Lights мають бути спрямовані злегка вниз (10°–15°), щоб освітлювати підніжжя вантажу й дорогу без засліплення оператора.

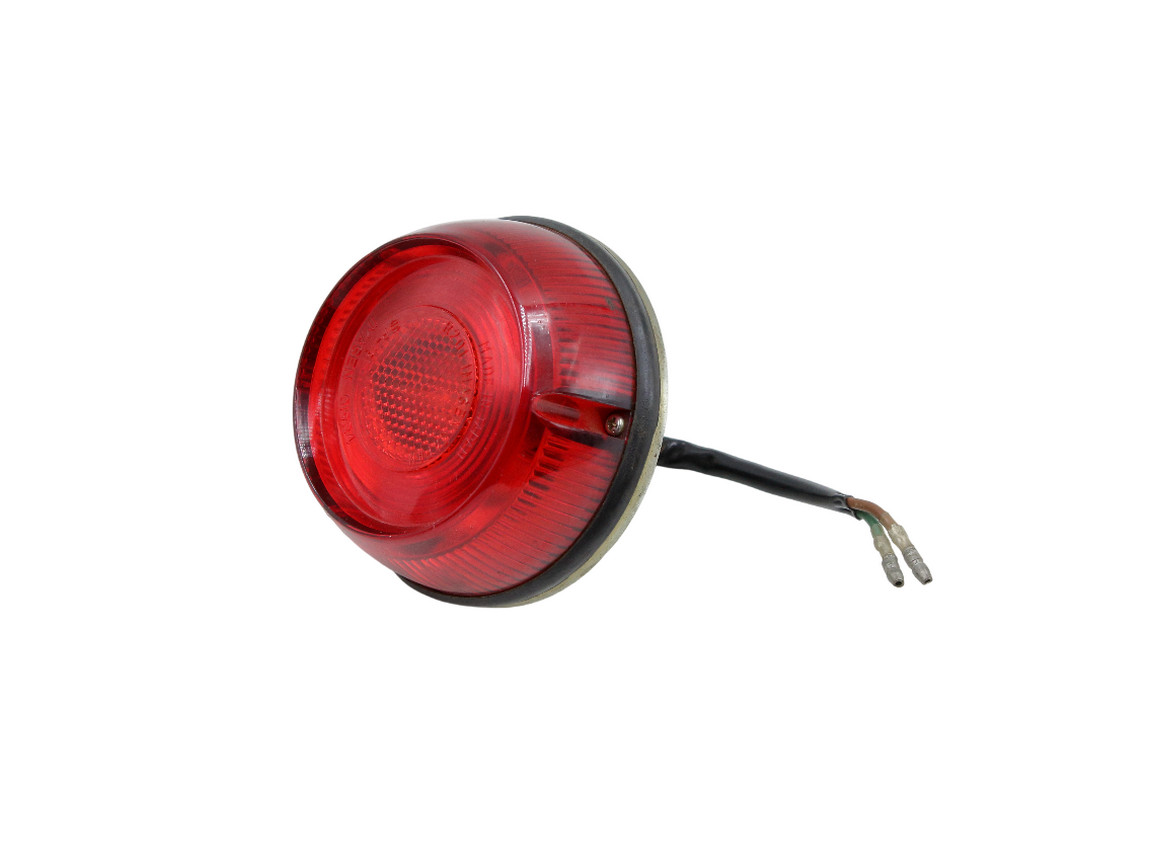

  • Задні ліхтарі: встановлюйте поруч із габаритними ліхтарями задньої частини техніки. Переконайтеся, що вони не закриваються елементами вантажної платформи чи навісним обладнанням (за потреби виберіть низькопрофільні ліхтарі).
• Кріплення та кабелі
  • Використовуйте антивібраційні кронштейни (деталі — «Ходова і рульова система»), щоб гасяти вібрації під час руху по нерівній поверхні. Вібрації скорочують ресурс LED-модулів, особливо при інтенсивному використанні на будмайданчику чи в кар’єрі.
  • Для проводки застосовуйте кабелі перерізом 2,5–4 мм² для LED-ламп (10–20 Вт). Для головних фар і Flood Lights (30–50 Вт) — мінімум 4–6 мм². Провід прокладайте в гофротрубках, фіксуйте пластиковими стяжками без перенатягу, залишайте люфт 5–10 мм для компенсації вібрацій.
• Налаштування нахилу та тестування
  • Для головних фар після монтажу ввімкніть ближнє світло та встановіть нахил: кут нахилу променя до рівня землі має бути близько 1°–1,5° (приблизно 15–20 см відхилення на 10 м). Це забезпечує комфортну видимість і мінімізує засліплення зустрічних.
  • Тестуйте Flood Lights у темряві: перевірте, щоб освітлена зона перед технікою охоплювала 5–8 м у ширину і 10–15 м у довжину (залежно від кута розсіювання). Якщо промінь занадто вузький, переналаштуйте корпус ліхтаря або оберіть модель з більшим кутом розсіювання.
• Підключення до системи керування
  • Рекомендуємо підключати робочі ліхтарі через реле («Реле») і окремий запобіжник (5–10 A для LED, 10–15 A для галоген). Це захистить від перевантажень і продовжить ресурс вимикача.
  • Включення головних фар і Flood Lights бажано вивести на окремий перемикач в кабіні («Перемикачі та комплектуючі»), щоб оператор міг вмикати/гасити світло залежно від умов (наприклад, у складському ангарі з потолочним LED-освітленням достатньо лише кабіни, а поза нею — увімкнути зовнішні фари).

Обслуговування та заміна ламп

• Перевірка стану оптики та корпусу
  • Щомісяця оглядайте корпуси фар і лінзи: за наявності подряпин або тріщин — замініть оптику або встановіть захисний кришталик (для LED-модулів часто пропонуються полімерні ковпаки).
  • Якщо корпус нагрівся більше за +60 °C під час роботи (виміряно інфрачервоним термометром), переконайтеся, що решітки для охолодження не забиті пилом — очистіть їх стисненим повітрям або м’якою щіткою (див. «Технічні рідини»).
• Заміна ламп і модулів
  • Галогенні фари: при заміні використовуйте тільки лампи з аналогічним світловим потоком (≈1 200–1 500 лм) і колірною температурою (3 200–3 700 K). Після установки нової лампи обов’язково відрегулюйте нахил світлового променя.
  • LED-модулі: замінюються цілком, тому обирайте фару однієї серії або однакового типу (щоб колірна температура та потужність не відрізнялися). Найкраще купувати LED-модулі з запасом — якщо одна лінза вийшла з ладу, замінити весь ліхтар на аналогічний.
• Очищення контактів роз’ємів
  • Корозію знімайте за допомогою безконтактного очищувача контактів («Технічні рідини»). Після сушіння нанесіть тонкий шар графітової пасти або силіконового аерозолю, щоб запобігти повторній корозії, особливо якщо роз’єм знаходиться біля піддону двигуна.
• Діагностика несправностей
  • Якщо фара не вмикається, перевірте:
    1. Наявність напруги на вході (виміряти мультиметром; має бути 12 ± 0,5 В або 24 ± 1 В залежно від системи).
    2. Стан запобіжника (5–10 A для LED, 15–20 A для галогенних).
    3. Роботу реле («Реле»): чи є звук клацання при увімкненні перемикача.
    4. Цілісність «маси» — нерідко ліхтар не працює через «поганий» контакт масового кабелю (див. «Клеми та з’єднання акумулятора»).
  • Якщо світло мерехтить або змінює яскравість під навантаженням (наприклад, при ввімкненні вентилятора), це може бути ознакою нестабільної напруги на 12 В. Перевірте роботу DC-DC перетворювача («Понижувальні та підвищувальні перетворювачі») і генератора.

Суміжні розділи та корисні посилання

• Електропровідка та аксесуари електросистеми — кабелі перерізом 2,5–6 мм², роз’єми та запобіжники для живлення ламп.
• Реле — поради щодо релейної комутації освітлення, захисту ланцюгів від перевантаження.
• Перемикачі та комплектуючі — вибір перемикачів у кабіні для головних фар і робочого світла.
• Клеми та з’єднання акумулятора — як правильно підключити «масу» та «плюс» для запобігання корозії.
• Технічні рідини — засоби для очищення оптики, знежирення контактів, аерозолі для захисту роз’ємів.
• Кабіна, сидіння і кришка капоту — монтаж кронштейнів для кабінних ламп і пилозахист корпусів.
• Ходова і рульова система — антивібраційні кронштейни для встановлення Flood Lights та LED-стрічок.

Якісне й надійне освітлення навантажувача забезпечує комфорт оператора, зменшує ймовірність аварій і дозволяє працювати в будь-яких умовах. Обирайте LED-модулі з високим ступенем захисту, правильно прокладайте кабелі, регулярно перевіряйте «масу» та запобіжники — і ваша техніка буде готова до роботи у найскладніших ситуаціях.
